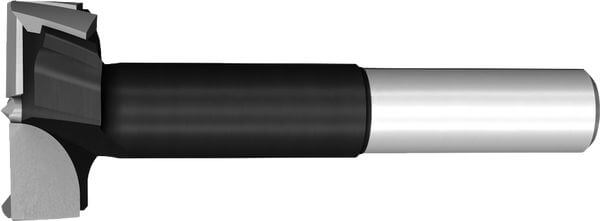

Zylinderkopfbohrer HW - "Light"

Produkt

Zeichnung

  • Hartmetall [HW]
  • MAN

Artikel

Beschreibung

Maschine / Anwendung

  • Beschlagbohrmaschinen
  • Bohrautomaten
  • CNC-Bearbeitungszentren
  • zum ausrissfreien Bohren von Beschlaglöchern in Massivhölzern und Holzwerkstoffen

Ausführung

  • 2 Räumerschneiden, 2 Vorschneider und Zentrierspitze
  • HW-bestückt

Vorteile

  • ausrissfreie Bohrungen durch spezielle Vorschneidergeometrie, auch bei Randbohrungen
  • sehr gute Spangutentsorgung durch große Spanräume
  • Bohrungen bis nahe an die untere Deckschicht möglich dank kürzerer Zentrierspitze
  • geringer Schnittdruck

Hinweise

  • Zylinderschaft mit Spannfläche
  • mit Längeneinstellschraube M5x10 DIN 551
  • Einstellschraube Ident-No. 186017 M5x11,5 für Weeke Schnellspann-Bohrfutter muss separat bestellt werden
  • Spannmittel: Kombi-Futter, Schnellspann-Futter

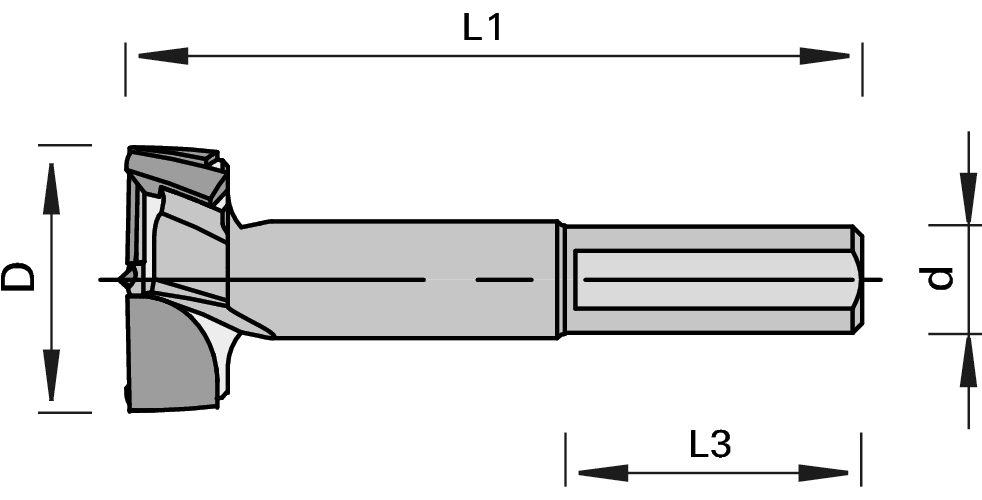

Tabellen- und Bildlegende...

Ø D
[mm]
Ø d
[mm]
L3
[mm]
L1
[mm]
Z L/R Ident-No. Vergl. | Anfr.

Gesuchte Abmessungen werden nicht aufgeführt?
Bitte wenden Sie sich an unsere Anwendungsberatung.

ab Lager lieferbar
kurzfristig lieferbar
Lieferzeit auf Anfrage

15 10 26 57.5 2+2 R 184676
|
15 10 26 57.5 2+2 L 184677
|
18 10 26 57.5 2+2 R 185028
|
18 10 26 57.5 2+2 L 185029
|
20 10 26 57.5 2+2 R 185030
|
20 10 26 57.5 2+2 L 185031
|
25 10 26 57.5 2+2 R 184678
|
25 10 26 57.5 2+2 L 184679
|
26 10 26 57.5 2+2 R 185032
|
26 10 26 57.5 2+2 L 185033
|
35 10 26 57.5 2+2 R 184680
|
35 10 26 57.5 2+2 L 184681
|
15 10 26 70 2+2 R 184684
|
15 10 26 70 2+2 L 184685
|
18 10 26 70 2+2 R 185034
|
18 10 26 70 2+2 L 185035
|
20 10 26 70 2+2 R 185036
|
20 10 26 70 2+2 L 185037
|
25 10 26 70 2+2 R 184686
|
25 10 26 70 2+2 L 184687
|
26 10 26 70 2+2 R 185038
|
26 10 26 70 2+2 L 185039
|
35 10 26 70 2+2 R 184688
|
35 10 26 70 2+2 L 184689
|
