167704 - Dübelbohrer HW - mit Rückenführung und Anschlußgewinde

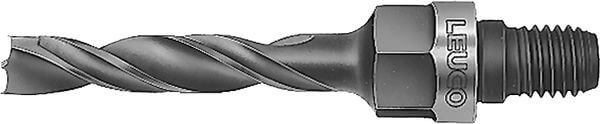

Produkt

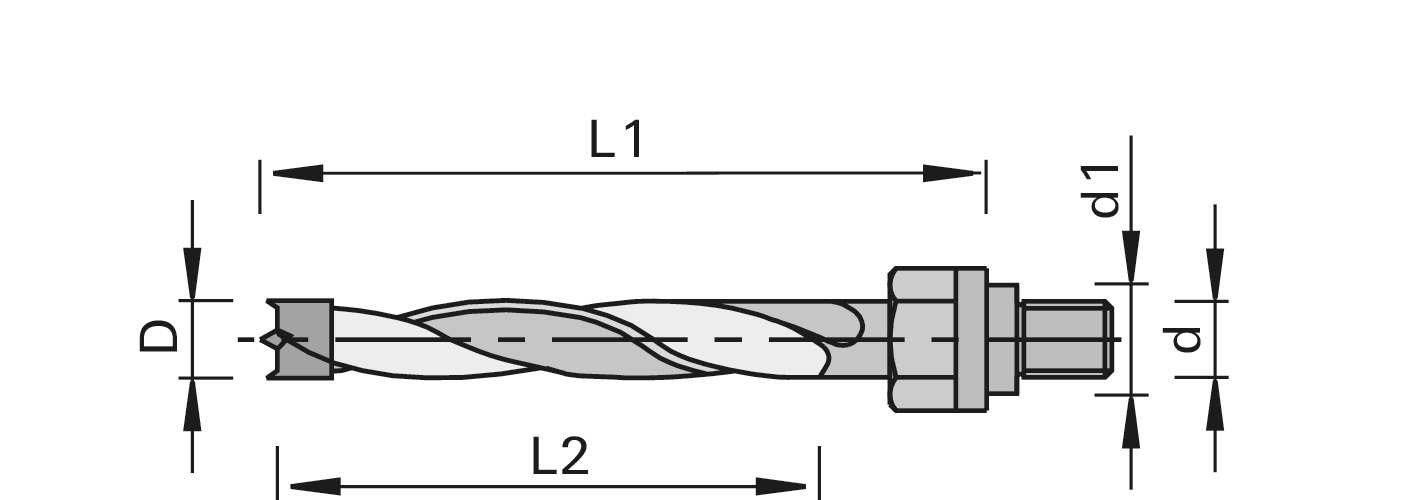

Zeichnung
-
- Hartmetall [HW]
- MAN
Technische Daten
Beschreibung
Maschine / Anwendung
- Handbohrmaschinen
- Bohrautomaten
- zum ausrissfreien Bohren von Dübellöchern in Massivhölzern und Holzwerkstoffen
Ausführung
- 2 negative Vorschneider
- Zentrierspitze
- Spirale mit Rückenführung
- kunststoffbeschichtet
- Schaft mit Anschlußgewinde und Passsitz 11 mm
- HW-bestückt
Vorteile
- ausrissfreie Lochränder durch negative Vorschneider
- sicheres Anbohren durch Zentrierspitze
- optimaler Spanauswurf durch Kunststoffbeschichtung
- hohe Stabilität durch Schaft mit Anschlußgewinde zur direkten Einspannung in die Bohrspindel
Hinweise
- Zuordnung zu den Maschinen siehe Kapitel Spannsysteme
| Merkmal | Wert | |
|---|---|---|
| Ø D = Bohrdurchmesser | 5 [mm] | |
| L2 = Nutzlänge | 45 [mm] | |
| Ø d1 = Schaftdurchmesser 1 | 11 [mm] | |
| Ø d = Schaftdurchmesser | M10 [mm] | |
| L1 = Gesamtlänge | 63 [mm] | |
| Z = Zähnezahl | 2+2 | |
| L/R = Schneidrichtung | R | |
| L = Lieferstatus | ||
|
Gesuchte Abmessungen werden nicht aufgeführt?
ab Lager lieferbar |
||
