Dübelbohrer HW - mit Rückenführung und Anschlußgewinde

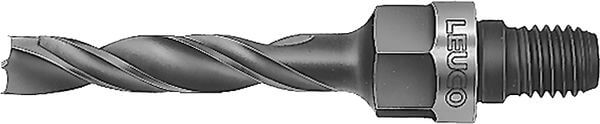

Produkt

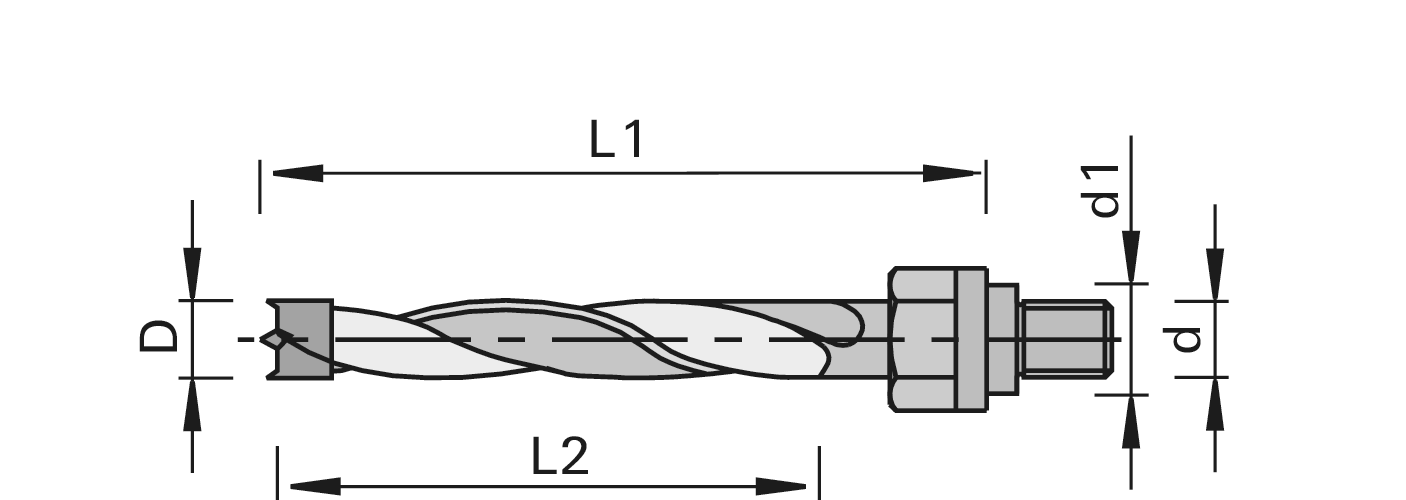

Zeichnung
-
- Hartmetall [HW]
- MAN
Artikel
Beschreibung
Maschine / Anwendung
- Handbohrmaschinen
- Bohrautomaten
- zum ausrissfreien Bohren von Dübellöchern in Massivhölzern und Holzwerkstoffen
Ausführung
- 2 negative Vorschneider
- Zentrierspitze
- Spirale mit Rückenführung
- kunststoffbeschichtet
- Schaft mit Anschlußgewinde und Passsitz 11 mm
- HW-bestückt
Vorteile
- ausrissfreie Lochränder durch negative Vorschneider
- sicheres Anbohren durch Zentrierspitze
- optimaler Spanauswurf durch Kunststoffbeschichtung
- hohe Stabilität durch Schaft mit Anschlußgewinde zur direkten Einspannung in die Bohrspindel
Hinweise
- Zuordnung zu den Maschinen siehe Kapitel Spannsysteme
|
Ø D
[mm] |
L2
[mm] |
Ø d1
[mm] |
Ø d
[mm] |
L1
[mm] |
Z | L/R | Ident-No. | Vergl. | Anfr. | |
|---|---|---|---|---|---|---|---|---|---|
|
Gesuchte Abmessungen werden nicht aufgeführt?
ab Lager lieferbar |
|||||||||
| 5 | 45 | 11 | M10 | 63 | 2+2 | L | 167703 | ||
| 5 | 45 | 11 | M10 | 63 | 2+2 | R | 167704 | ||
| 6 | 45 | 11 | M10 | 63 | 2+2 | R | 167706 | ||
| 8 | 45 | 11 | M10 | 63 | 2+2 | L | 160584 | ||
| 8 | 45 | 11 | M10 | 63 | 2+2 | R | 160582 | ||
| 10 | 45 | 11 | M10 | 63 | 2+2 | L | 160585 | ||
| 10 | 45 | 11 | M10 | 63 | 2+2 | R | 160583 | ||
