180862 - Bohrsenker HW
Produkt
Zeichnung
-
- Hartmetall [HW]
- MAN
Technische Daten
Beschreibung
Maschine / Anwendung
- Handbohrmaschinen
- Bohrautomaten
- zum Bohren und gleichzeitigen Ansenken in Massivhölzern und Holzwerkstoffen
Ausführung
- Spirale PTFE beschichtet
- 2 Vorschneider
- Zentrierspitze
Vorteile
- Bohren und Senken in einem Arbeitsgang
- sicheres Anbohren durch Zentrierspitze
Hinweise
- Einstellschraube Ident-No. 001600 M5x10 DIN 551 zur genauen Längeneinstellung im Lieferumfang enthalten
- Einstellschraube Ident-No. 186017 M5x11,5 für Weeke Schnellspann-Bohrfutter muß separat bestellt werden
- Spannmittel: Kombi-Futter, Schnellspann-Futter
| Merkmal | Wert | |
|---|---|---|
| Ø D = Bohrdurchmesser | 8 [mm] | |
| L2 = Nutzlänge | 20 [mm] | |

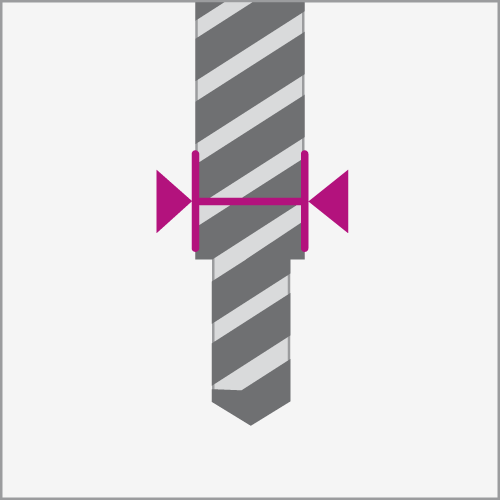

| Ø D1 = Bohrdurchmesser 1 | 16 [mm] | |

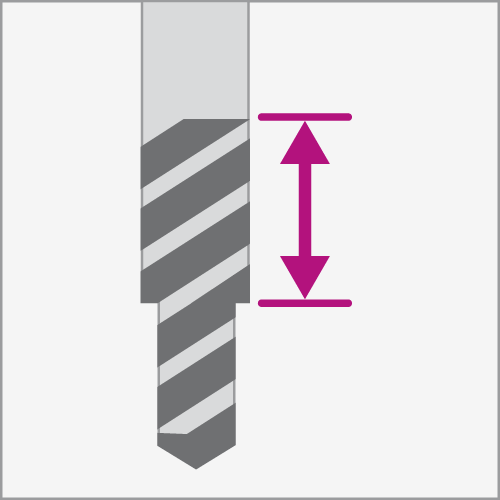

| L4 = Nutzlänge 2 | 15 [mm] | |
| Ø d = Schaftdurchmesser | 10 [mm] | |
| L1 = Gesamtlänge | 70 [mm] | |
| Z = Zähnezahl | 2+2 | |
| L/R = Schneidrichtung | R | |
| L = Lieferstatus | ||
|
Gesuchte Abmessungen werden nicht aufgeführt?
ab Lager lieferbar |
||
