Bohrsenker HW
Produkt
Zeichnung
-
- Hartmetall [HW]
- MAN
Artikel
Beschreibung
Maschine / Anwendung
- Handbohrmaschinen
- Bohrautomaten
- zum Bohren und gleichzeitigen Ansenken in Massivhölzern und Holzwerkstoffen
Ausführung
- Spirale PTFE beschichtet
- 2 Vorschneider
- Zentrierspitze
Vorteile
- Bohren und Senken in einem Arbeitsgang
- sicheres Anbohren durch Zentrierspitze
Hinweise
- Einstellschraube Ident-No. 001600 M5x10 DIN 551 zur genauen Längeneinstellung im Lieferumfang enthalten
- Einstellschraube Ident-No. 186017 M5x11,5 für Weeke Schnellspann-Bohrfutter muß separat bestellt werden
- Spannmittel: Kombi-Futter, Schnellspann-Futter
|
Ø D
[mm] |

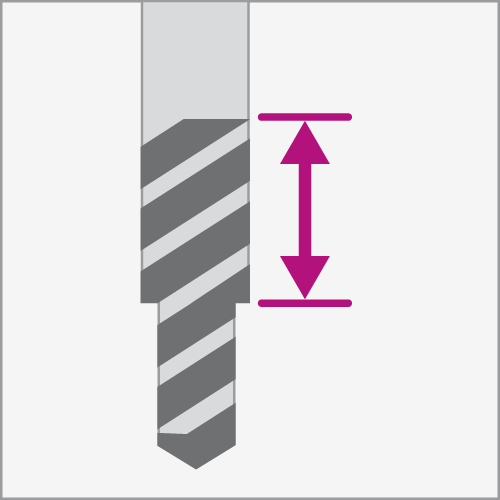

L2
[mm] |

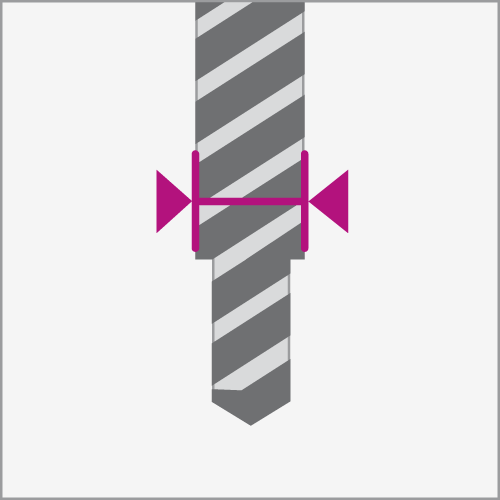

Ø D1
[mm] |
L4
[mm] |
Ø d
[mm] |
L1
[mm] |
Z | L/R | Ident-No. | Vergl. | Anfr. | |
|---|---|---|---|---|---|---|---|---|---|---|
|
Gesuchte Abmessungen werden nicht aufgeführt?
ab Lager lieferbar |
||||||||||
| 8 | 12 | 16 | 15 | 10 | 57.5 | 2+2 | L | 180847 | ||
| 8 | 12 | 16 | 15 | 10 | 57.5 | 2+2 | R | 180846 | ||
| 8 | 15 | 16 | 15 | 10 | 57.5 | 2+2 | L | 180849 | ||
| 8 | 15 | 16 | 15 | 10 | 57.5 | 2+2 | R | 180848 | ||
| 10 | 12 | 16 | 15 | 10 | 57.5 | 2+2 | L | 180853 | ||
| 10 | 12 | 16 | 15 | 10 | 57.5 | 2+2 | R | 180852 | ||
| 10 | 15 | 16 | 15 | 10 | 57.5 | 2+2 | R | 180854 | ||
| 8 | 12 | 16 | 15 | 10 | 70 | 2+2 | L | 180859 | ||
| 8 | 12 | 16 | 15 | 10 | 70 | 2+2 | R | 180858 | ||
| 8 | 15 | 16 | 15 | 10 | 70 | 2+2 | L | 180861 | ||
| 8 | 15 | 16 | 15 | 10 | 70 | 2+2 | R | 180860 | ||
| 8 | 20 | 16 | 15 | 10 | 70 | 2+2 | L | 180863 | ||
| 8 | 20 | 16 | 15 | 10 | 70 | 2+2 | R | 180862 | ||
| 10 | 12 | 16 | 15 | 10 | 70 | 2+2 | L | 180865 | ||
| 10 | 12 | 16 | 15 | 10 | 70 | 2+2 | R | 180864 | ||
| 10 | 15 | 16 | 15 | 10 | 70 | 2+2 | R | 180866 | ||
| 10 | 20 | 16 | 15 | 10 | 70 | 2+2 | R | 180868 | ||
