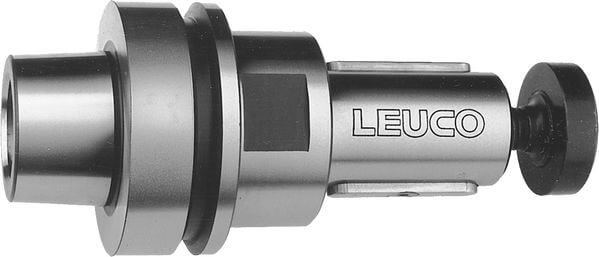

带HSK锥柄的普通刀柄
货物
描述
设备/应用
- 用于带自动换刀的CNC加工中心
- 用于带双键槽的盘式刀具的高精度夹紧
设计
- 带6个M6 - 8 mm,TK 48 mm 的销孔
- 装夹面为 DIN 69893 HSK 63 F
- 夹紧长度L2 = 50 mm 用于装夹组合刀和刀盘
- 带双键,防止了刀具旋转时的松动
优点
- 最好的扭距转换保证了高进料速度
注释
- 适用于旋向为顺时针和逆时针方向
- 垫片 ID号181193包括: 1片20 mm厚,1片10 mm 厚, 3片5 mm厚, 2片2mm厚, 1片1 mm厚
- 垫片组合ID号181194 增加 1片,20 mm 厚, 1片10 mm 厚
- 刀具附带固定螺钉
- 发货包括:轴套并带锁紧螺钉

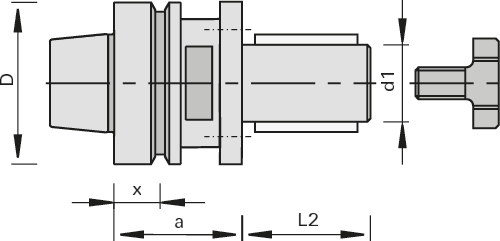

Ø d1
[mm] |
L2
[mm] |
Ø d
[mm] |
Ø D
[mm] |
常规型号 |
a
[mm] |
x
[mm] |
规格
[mm] |
DKN
[mm] |
重量
[kg] |
机床/类型 | 附注 | ID号 | 比较 / 查询 | |
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
未列出您输入的尺寸?
可从仓库直接发货 |
||||||||||||||
30 | 50 | HSK 63F | 63 | DIN 69893 | 45 | 18 | Ø30x50xHSK 63F | 8x3 | 1.4 | Homag, 从 01/95年开始的IMA | x=18 mm | 183748 | ||
30 | 80 | HSK 63F | 63 | DIN 69893 | 45 | 18 | Ø30x80xHSK 63F | 8x3 | 1.5 | Homag,从 01/95年开始的 IMA , HOLZ-HER | x=18 mm | 183749 | ||
30 | 110 | HSK 63F | 63 | DIN 69893 | 45 | 18 | 8x3 | 1.8 | Homag,从 01/95年开始的 IMA , HOLZ-HER | x=18 mm | 183747 |
