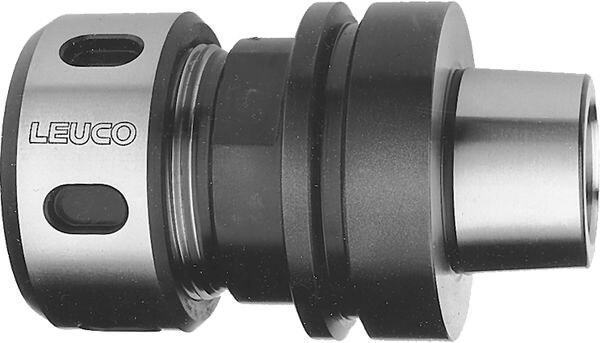

带HSK 锥柄的弹簧夹头刀柄
货物
描述
设备/应用
- 装有自动化刀具更换器的 CNC 加工中心
- 用于细木工设备
- 用于高精度装夹柄铣刀
设计
- 装夹面为 DIN 69893 HSK 50F,HSK 63F, HSK 63E, HSK 80A, HSK 80C, HSK 80E, HSK 80F 和 HSK 100A
- 锁紧螺母带滚动轴承
优点
- 弹簧夹头的灵活利用性
注释
- 适用于旋向为顺时针和逆时针方向
- ID号175795 用于 IMA(等于 12/94) 类似于 DIN69893
- d1 =装夹柄径2 - 25 mm 和 3 - 30 mm
- 弹簧夹头遵循标准DIN6388:1)462E/OZ25型,2)472E/ER40
- 发货包括:夹套,锁紧螺母,不带扳手
- 注意:根据主轴性能,CMS机器的不同接口

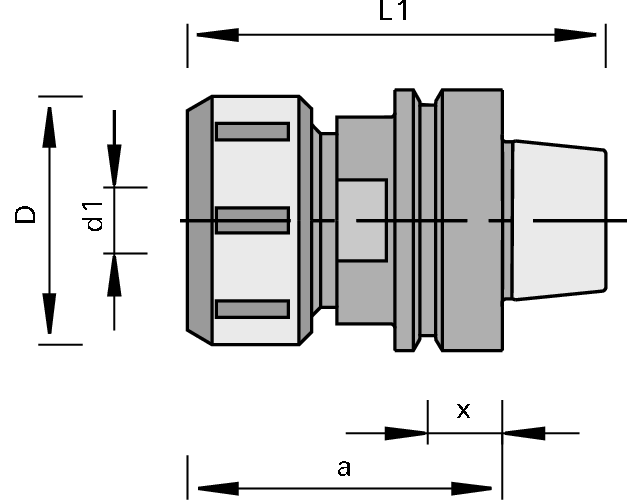

Ø d1
[mm] |
Ø d
[mm] |
Ø D
[mm] |
常规型号 |
L1
[mm] |
a
[mm] |
x
[mm] |
规格
[mm] |
类型 |
重量
[kg] |
机床/类型 | 附注 | ID号 | 比较 / 查询 | |
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
未列出您输入的尺寸?
可从仓库直接发货 |
||||||||||||||
2-25 | HSK 63F | 60 | DIN 69893 | 101 | 76 | 18 | HSK 63Fx2-25 | 1 | 1.45 | 豪迈,IMA从01/95年开始的,weeke从03/98年开始的,HOLZ-HER,SCM,CMS(12+15 千瓦) | x=18mm | 173293 | ||
2-25 | HSK 63F | 60 | DIN 69893 | 101 | 76 | 9 | 1 | 1.192 | 截至12/94年的IMA | x=9mm | 175795 | |||
2-25 | HSK 63F | 60 | DIN 69893 | 140 | 115 | 18 | 1 | 豪迈,IMA从01/95年开始的,weeke从03/98年开始的,HOLZ-HER,CMS(12+15 千瓦) | x=18 mm | 179170 | ||||
3-30 | HSK 63E | 63 | DIN 69893 | 85 | 60 | 18 | 2 | 0.86 | 细木工设备, Weinmann | x=18 mm | 80344855 | |||
3-30 | HSK 63E | 63 | DIN 69893 | 103 | 78 | 18 | 2 | 1.45 | CMS (18 KW), 细木工设备, Weinmann | x=18 mm | 180359 | |||
3-30 | HSK 80A | 80 | DIN 69893 | 110 | 85 | 18 | 2 | 1.439 | 细木工设备, Weinmann, Hundegger | x=18 mm | 80480510 | |||
3-30 | HSK 80C | 80 | DIN 69893 | 101 | 76 | 18 | 2 | 1.17 | 细木工设备, Weinmann, Hundegger | x=18 mm | 80480509 | |||
3-30 | HSK 80E | 80 | DIN 69893 | 101 | 76 | 18 | 2 | 1.391 | 细木工设备, Weinmann, Hundegger | x=18 mm | 80480508 | |||
3-30 | HSK 80F | 80 | DIN 69893 | 93 | 76 | 18 | 2 | 1.294 | 细木工设备, Weinmann, Hundegger | x=18 mm | 80480507 | |||
3-30 | HSK 100A | 100 | DIN 69893 | 120 | 85 | 18 | 2 | 2.334 | 细木工设备, Weinmann, Hundegger | x=18 mm | 80480511 |
