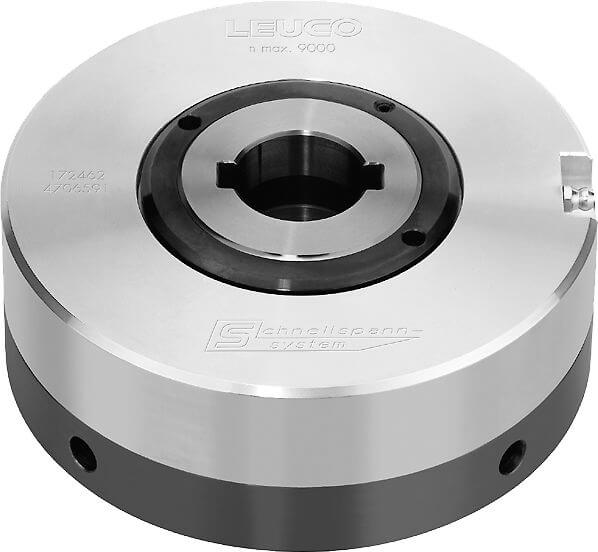

Затискач Ø 160 мм
Артикул
Опис
Верстат/Застосування
- універсальні двосторонні форматно-обрізні профільні верстати
- верстати прохідного типу
- для кріплення насадних інструментів
Виконання
- n max = 9 000 хв-1
Переваги
- висока якість балансування
- великий термін служби завдяки загартованому кріпленню інструмента
- cтабільна точність за торцевим биттям після кожної заміни інструмента
- мінімізація часу, переоснащення завдяки швидкій, простій заміні інструмента
- не вимагає технічного обслуговування та захищений від пилу
Вказівки
- для лівого та правого обертання
- приклади кріплення (див. ескіз): виступаючий кінець вала з внутрішньою різьбою, виступаючий кінець вала з зовнішньою різьбою
- для замовлення вказуйте тип верстата та конструкцію наконечника вала
- необхідні кріплення інструмента клас № 997370
- для заміни інструмента пневматичний шланг Ідент. № 058250 необхідний
- робочий тиск 6 бар
- комплект поставки: затискач, включаючи кришку для кріплення на шпинделі верстата (запасні частини для Homag та IMA не входять до комплекту поставки)

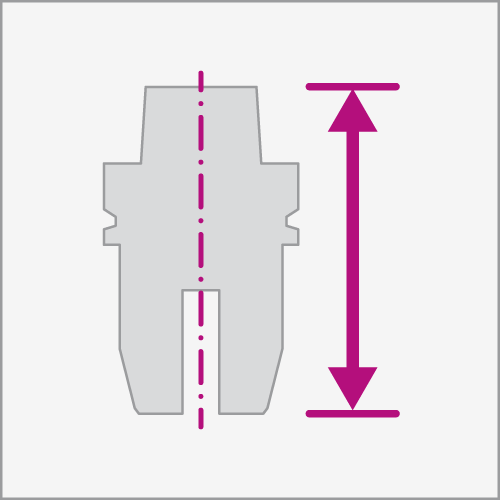

L2
[мм] |
Ø d
[мм] |
Ø D
[мм] |
Ø D2
[мм] |
L1
[мм] |

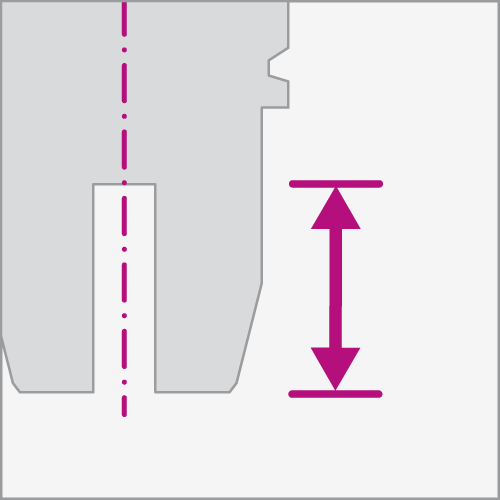

L3
[мм] |
DKN
[мм] |
Верстат/тип | Ідент. № | Порів. | Зап. | |
---|---|---|---|---|---|---|---|---|---|---|
Не наведено шукані розміри?
поставка зі складу |
||||||||||
33 | 35 | 160 | 80 | 60 | 44,5 | 10x4 | Homag, IMA | 167462 | ||
40 | 160 | 80 | 60 | 44,5 | 12x4 | 167463 |
