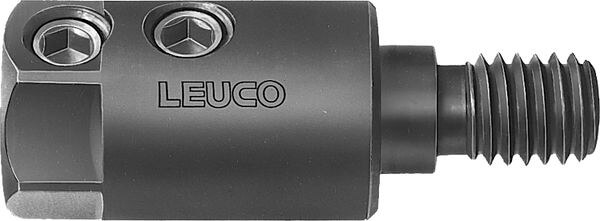

Комбінована система затискних патронів
Артикул
Опис
Верстат/Застосування
- для кріплення свердла з циліндричним хвостовиком і затискна площина
Виконання
- з установчими гвинтами для затискача свердела
Переваги
Вказівки
- затискні патрони з міткою "BSS" сумісні з системою швидкої зміни свердел
- різьбове виконання хвостовика і відповідність до верстатів див. у технічній інформації

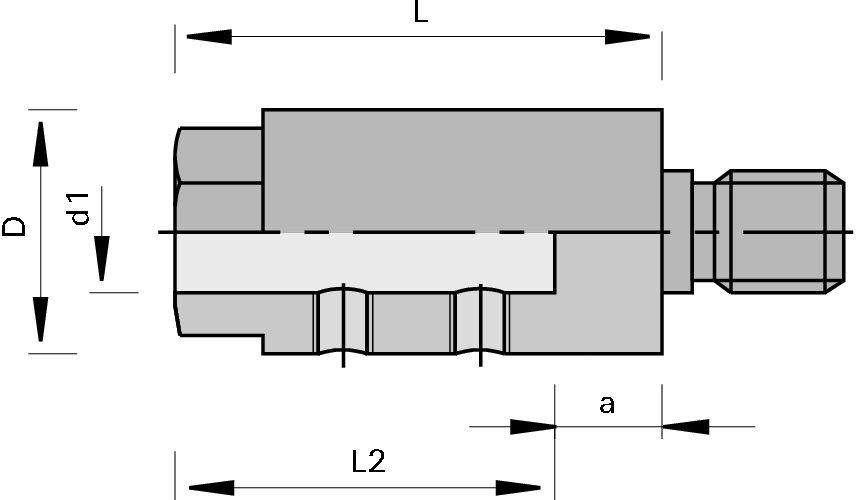

Ø d1
[мм] |
L2
[мм] |
L
[мм] |
Ø D
[мм] |
a
[мм] |
Тип | Примітка | Ідент. № | Порів. | Зап. | |
---|---|---|---|---|---|---|---|---|---|
Не наведено шукані розміри?
поставка зі складу |
|||||||||
8 | 20 | 22 | 15 | 2 | D | 161282 | |||
8 | 20 | 22 | 15 | 2 | D | 161281 | |||
8 | 20 | 24,5 | 15 | 4,5 | A | 010683 | |||
8 | 20 | 24,5 | 15 | 4,5 | A | 010677 | |||
8 | 20 | 24,5 | 15 | 4,5 | B | 161285 | |||
8 | 20 | 24,5 | 15 | 4,5 | B | 161284 | |||
8 | 20 | 24,5 | 15 | 4,5 | C | 058412 | |||
8 | 20 | 24,5 | 15 | 4,5 | C | 058411 | |||
8 | 20 | 37 | 15 | 17 | C | 059300 | |||
8 | 20 | 37 | 15 | 17 | C | 059299 | |||
10 | 20 | 24,5 | 19 | 4,5 | A | 003575 | |||
10 | 20 | 24,5 | 19 | 4,5 | A | 003574 | |||
10 | 20 | 24,5 | 19 | 4,5 | B | 008003 | |||
10 | 20 | 24,5 | 19 | 4,5 | B | 008002 | |||
10 | 20 | 24,5 | 19 | 4,5 | C | 058414 | |||
10 | 20 | 24,5 | 19 | 4,5 | C | 058413 | |||
10 | 20 | 25 | 19 | 5 | D | 003571 | |||
10 | 20 | 25 | 19 | 5 | D | 003570 | |||
10 | 20 | 25 | 19 | 5 | циліндр.хвостовик Ø 10x30 | 183055 | |||
10 | 20 | 47 | 19 | 27 | G | 161287 | |||
10 | 20 | 47 | 19 | 27 | G | 161286 | |||
10 | 20 | 29,3 | 19 | 9,3 | F | 003573 | |||
10 | 20 | 29,3 | 19 | 9,3 | F | 003572 | |||
10 | 20 | 28,5 | 19 | 8,5 | E | 161987 | |||
10 | 20 | 28,5 | 19 | 8,5 | E | 161283 | |||
10 | 20 | 37 | 19 | 17 | C | 161681 | |||
10 | 20 | 37 | 19 | 17 | C | 161680 | |||
10 | 20 | 47 | 19 | 27 | D | BSS | 170372 | ||
10 | 20 | 47 | 19 | 27 | D | BSS | 170371 |
