005519 - Сегментные дробители HW - равномерное круговое дробление "WS"
Изделие

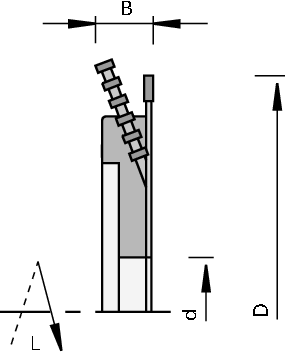

Чертеж
-
- Tвердый сплав [HW]
- MEC
Спецификации
Описание
Станок / Применение
- одно- и двухсторонние обрезные кругопильные станки
- универсальные двусторонние форматно-обрезные профильные станки
- Для форматирования без сколов необработанных древесных материалов, а также материалов, покрытых меламином, бумагой, HPL и облицованных шпоном
Исполнение
- форма зуба пилы: попеременнокосой зуб "WS"
Преимущества
- Наивысшее качество реза благодаря высокой точности по торцевому и радиальному биению
- Оптимальное дробление обрезков древесины за счёт равномерного расположения режущих кромок
Указания
- применение в попутном вращении для продольной обработки
- идентичные пилы: форматные пилы № класса 102320 с попеременнокосым зубом WS
- направление вращения см. эскиз
| Технические параметры | Размеры | |
|---|---|---|
| Ø D = Внешний диаметр режущих кромок фрезы | 350 [мм] | |
| B = Рабочая ширина | 40 [мм] | |
| Ø d = Диаметр посадочного отверстия | 80 [мм] | |
| Z = Число зубьев | 84 | |
| Z-Сегмент = число зубьев сегмента | 6x10 | |
| Л/П = направление резания | R | |
| L = Примечания | ||
|
