058390 - Cегментный расширитель HW - равномерное круговое дробление
Изделие

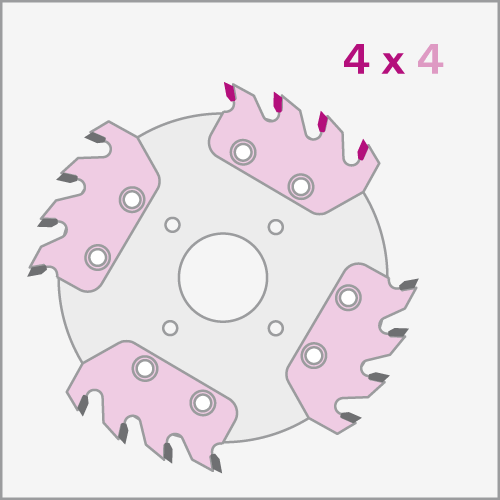

Чертеж
-
- Tвердый сплав [HW]
- MEC
Спецификации
Описание
Станок / Применение
- для измельчения больших припусков на обработку и полоска натурального шпона
Исполнение
Преимущества
Указания
- возможны конструктивные размеры до 72 мм
- для дополнительного расширения имеющегося Folding- дробителя Ø 200 мм и Ø 250 мм
- элементы расширения состоят из несущего корпуса со встроенными твердосплавными-сегментами, промежуточного кольца и винтов
- направление вращения см. эскиз
| Технические параметры | Размеры | |
|---|---|---|
| Ø D = Внешний диаметр режущих кромок фрезы | 250 [мм] | |
| B = Рабочая ширина | 18-36 [мм] | |
| Ø d = Диаметр посадочного отверстия | 80 [мм] | |
| Z = Число зубьев | 6x4 | |
| Z-Сегмент = число зубьев сегмента | 6x4 | |
| Л/П = направление резания | L | |
| L = Примечания | ||
|
Не приведены искомые размеры?
поставка со склада |
||
Запасные детали / принадлежности
| Изображение изделия | Описание | Исполнение | Идент. № | ||
|---|---|---|---|---|---|
|
Цилиндрический винт с внутренним шестигранником и низкой головкой | M8x16-8.8 DIN 7984 | 180004 | ||
|
Г-образный торцевой ключ для внутреннего шестигранника | SW5 DIN ISO 2936 | 009674 | ||
|
Промежуточные кольца | Ø115x1,0xØ80 | 009255 | ||
|
поставка со склада |
|||||
