179055 - Ножевые головки EcoPro HW (прямые) - MAN
Изделие

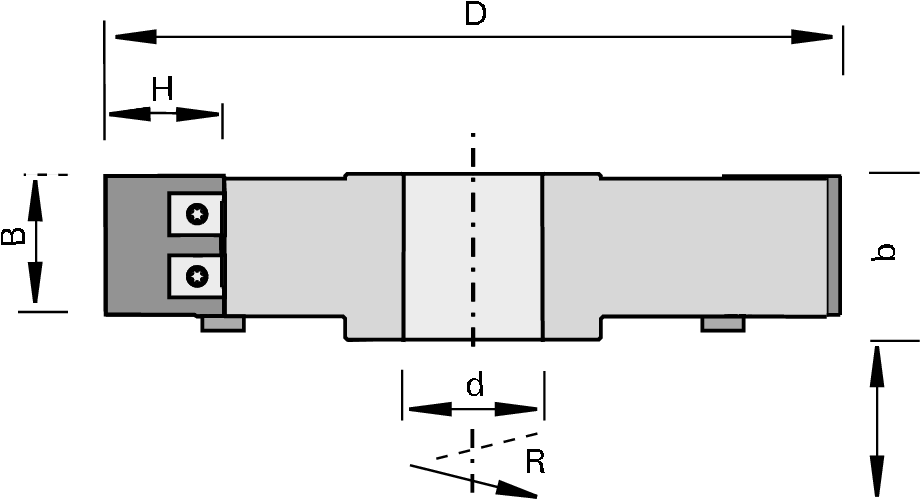

Чертеж
-
- Tвердый сплав [HW]
- MAN
Спецификации
Описание
Станок / Применение
- Обрабатывающие центры
- Универсальные двусторонние форматно-обрезные профильные станки
- Калёвочные станки
- Универсальные фрезерные станки с рабочим столом
- для профилирования в массивной древесине и древесно-стружечных материалах
Исполнение
- корпус ножевой головки из высокопрочного алюминиевого сплава
- резцы без осевого угла
- режущий материал: HW HL Board 06 для твердой древесины и древесно-стружечных материалов
- режущий материал: HW HL Solid 60 для мягкой древесины
Преимущества
- корпус ножевой головки и сменные пластины индивидуально профилируются по требованию клиента
Указания
- сменные пластины свободно профилируются по желанию клиента
- корпус ножевой головки применим только для одного профиля
- направление вращения по VDMA 8849
| Технические параметры | Размеры | |
|---|---|---|
| Ø D = Внешний диаметр режущих кромок фрезы | 150 [мм] | |
| B = Рабочая ширина | 50 [мм] | |
| H = Высота | 33 [мм] | |
| b = ширина ступицы | 56 [мм] | |
| Ø d = Диаметр посадочного отверстия | 30 [мм] | |
| Ø dmax = максимальный диаметр посадочного отверстия | 50 [мм] | |
| Z = Число зубьев | 3 | |
| эскиз = зона профилирования | EP 386 [шаблон на плёнке] | |
| nmin-nmax = диапазон числа оборотов | 6200-7300 [мин-1] | |
| L = Примечания | ||
|
Не приведены искомые размеры?
поставка со склада |
||
Поворотные пластины
| Изображение изделия | Описание | Исполнение | Идент. № | ||
|---|---|---|---|---|---|
| Бланкетты 3P HW (широкий формат) | 49,9x33x2.0N | 178540 | |||
| Бланкетты 3P HW (широкий формат) | 49,9x33x2.0N | 179540 | |||
| Бланкетты 3P HW (широкий формат) | 49,9x33x2.0 RR | 179610 | |||
| Бланкетты 3P HW (широкий формат) | 49,9x33x2.0 RR | 179684 | |||
|
поставка со склада |
|||||
