80511667 - DIAMAX Фреза для скругления кромки DP - Nanxing
Изделие

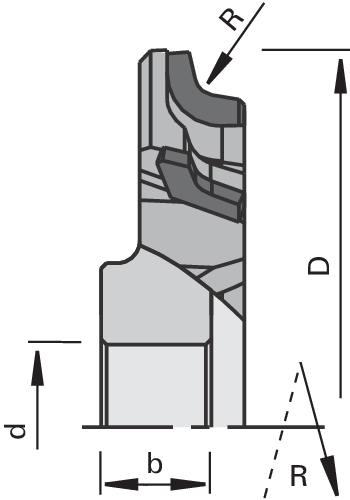

Чертеж
-
- Поликристаллический алмаз [DP]
- MEC
Спецификации
Описание
Станок / Применение
- кромкооблицовочные станки Nanxing
Для фрезерования радиусов на кромках из массива древесины, а также из шпона и пластика
Исполнение
- с осевым углом
- n max = 24 000 мин-1
Преимущества
Указания
- направление вращения по VDMA 8849
| Технические параметры | Размеры | |
|---|---|---|
| R = Радиус | 2,0 [мм] | |
| Ø D = Внешний диаметр режущих кромок фрезы | 70 [мм] | |
| Ø D1 = Oснова внешний диаметр режущих кромок фрезы | 62 [мм] | |
| a = растояние до станка | 8,5 [мм] | |
| b = ширина ступицы | 10 [мм] | |
| Ø d = Диаметр посадочного отверстия | 16 [мм] | |
| Z = Число зубьев | 6 | |
| DKN = двойной шпоночный паз | 5x2,3 [мм] | |
| Тип = Тип | B | |
| nmax = максимальные обороты | 24 000 [мин-1] | |
| Л/П = направление резания | R | |
| L = Примечания | ||
| Примечание | несимметричный | |
|
Не приведены искомые размеры?
поставка со склада |
||
