172399 - Element mocujący Ø 110 mm
Produkt
Rysunek
Dane techniczne
Opis
Maszyna / Zastosowanie
- Obrabiarki dwustronne
- Maszyny przelotowe
- do mocowania narzędzi nasadzanych i łączenia z kołnierzami Ø 110 mm
Wykonanie
- utwardzony uchwyt narzędzia
- n maks. = 9 000 min-1
Zalety
- wysoka jakość wyważenia
- długa żywotność
- powtarzalna precyzja ruchu w płaszczyźnie po każdej wymianie narzędzia
- Zminimalizowanie czasu zbrojenia narzędzia dzięki szybkiej, łatwej wymianie narzędzia
- bez konieczności konserwacji i z ochroną przeciwpyłową
Wskazówki
- dla wersji prawo- i lewobieżnej
- przy zamawianiu należy podać typ maszyny i wykonanie wału krótkiego
- wymagane uchwyty narzędzia nr klasy 997370
- do wymiany narzędzi wymagany jest wąż pneumatyczny nr ident. 058250 wymagany
- Ciśnienie robocze 6 barów
- Zakres dostawy: Element mocujący łącznie z podkładką do mocowania na wrzecionie maszyny

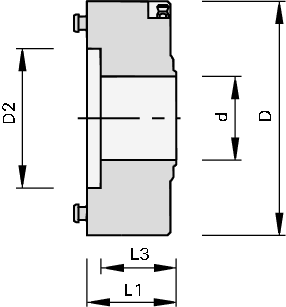

| Cecha | Wartość | |
|---|---|---|
| Ø d = Wielkość na stronę maszyny | 30 [mm] | |
| Ø D = Średnica | 110 [mm] | |
| Ø D2 = Średnica 2 | 50 [mm] | |
| L1 = Długość całkowita | 63 [mm] | |
| L3 = Długość chwytu | 47,5 [mm] | |
| DKN = Wpust podwójny | 8x3 [mm] | |
| L = Status dostawy | ||
|
Wymiary, których szukasz, nie są podane?
dostawa z magazynu |
||
Części zamienne/Wyposażenie dodatkowe
| Zdjęcie produktu | Opis | Wykonanie | Nr ident. | ||
|---|---|---|---|---|---|
|
Śruby z łbem walcowym – z gniazdem sześciokątnym | M12x30 DIN EN ISO 4762 | 001917 | ||
| Podkładka | 172397 | ||||
| Pierścienie dystansowe | 55x23,5x30 | 172398 | |||
|
|
Wyposażenie dodatkowe do systemów szybkiego mocowania | 058250 | |||
|
dostawa z magazynu |
|||||
