UP1 - Głowice nożowe UltraProfiler plus HW (proste) - MAN
Produkt

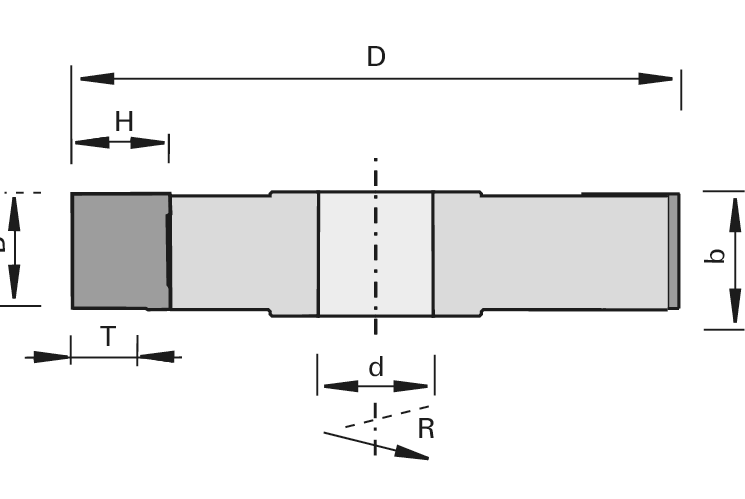

Rysunek
- UltraProfiler plus
- Węglik spiekany [HW]
- MAN
Dane techniczne
Opis
Maszyna / Zastosowanie
- Centra obróbcze
- Obrabiarki dwustronne
- Maszyny czterostronne
- Frezarki stołowe
- Do profilowania drewna litego i tworzyw drzewnych
Wykonanie
- Korpus głowicy nożowej z wysoce wytrzymałego stopu aluminium
- Z kątem osiowym
- Materiał ostrza: HW HL Board 06 do drewna litego i tworzyw drzewnych
Zalety
- Możliwe duże głębokości profilu
- Korpus głowicy nożowej oraz płytki wymienne są indywidualnie profilowane w zależności od życzenia klienta
- Prędkość skrawania do 80 m/s
- Dokładność obwodowa 0,03 mm
Wskazówki
- płytki wymienne dostępne w wykonaniu topline (powierzchnia natarcia polerowana, powierzchnia przyłożenia szlifowana precyzyjnie)
- przy wyższym kącie osiowym liczba zębów może się zmniejszać
- Kierunek obrotów zgodnie z VDMA 8849
| Cecha | Wartość | |
|---|---|---|
| Ø D = Średnica zasięgu obrotu | 115 [mm] | |
| B = Szerokość cięcia | 15 [mm] | |
| H = Wysokość | 30 [mm] | |
| Ø d = Średnica otworu | 30 [mm] | |
| Ø dmax = Maksymalna średnica otworu | 30 [mm] | |
| Z = Liczba zębów | 2-3 | |
| Szkic = Strefa profilowania | UP [folia] | |
| nmin-nmax = Zakres liczby obrotów | 6500-13300 [min-1] | |
| L = Status dostawy | ||
|
Wymiary, których szukasz, nie są podane?
dostawa z magazynu |
||
