UP1 - Cabezales UltraProfiler plus HW (rectos) - MAN
Producto

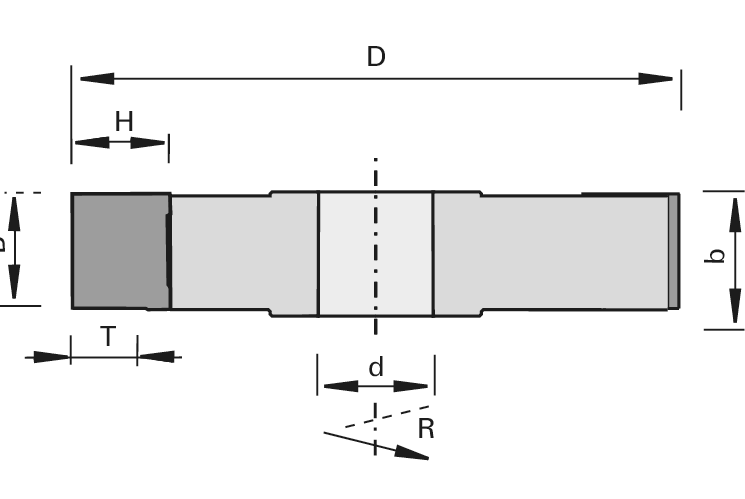

Dibujo
- UltraProfiler plus
- Carburo [HW]
- MAN
Datos técnicos
Descripción
Máquina / aplicación
- centros de trabajo
- perfiladoras dobles
- moldureras
- fresadoras de mesa
- para perfilar maderas macizas y materiales de madera
Modelo
- cuerpo de cabezal de una aleación de aluminio altamente resistente
- con ángulo axial
- material de corte: HW HL Board 06 para maderas macizas y materiales de madera
Ventajas
- son posibles gran profundidades del perfil
- el cuerpo del cabezal y las cuchillas recambiables están perfilados según las especificaciones del cliente
- velocidad de corte hasta 80 m/s
- precisión de la marcha 0,03 mm
Indicaciones
- cuchilla recambiable suministrables en versión topline (superficie de desprendimiento pulida, superficie libre de lijado superfino)
- con un ángulo axial mayor, puede reducirse el número de dientes
- sentido de giro según VDMA 8849
| Característica | Valor | |
|---|---|---|
| Ø D = Diámetro de corte | 115 [mm] | |
| B = Ancho de corte | 15 [mm] | |
| H = Altura | 30 [mm] | |
| Ø d = Diámetro del taladro | 30 [mm] | |
| Ø dmax = Diámetro máximo del taladro | 30 [mm] | |
| Z = Número de dientes | 2-3 | |
| dibujo = Zona perfilable | UP [folia] | |
| nmin-nmax = Gama de revoluciones | 6500-13300 [min-1] | |
| L = Delivery Status | ||
|
¿No se muestran las dimensiones buscadas?
disponible desde almacén |
||
