162599 - Elemento de sujeción Ø 110 mm
Producto

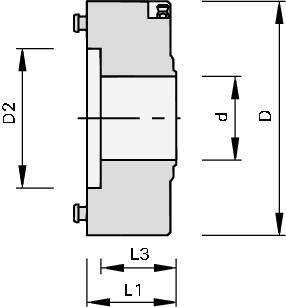

Dibujo
Datos técnicos
Descripción
Máquina / aplicación
- perfiladoras dobles
- líneas de perfiladoras
- para la sujeción de herramientas con eje para la combinación con bridas de sujeción Ø 110 mm
Modelo
- portaútil templado
- n max = 9.000 min-1
Ventajas
- alta calidad de equilibrado
- mayor duración
- precisión de la marcha plana después de cada cambio de herramienta
- tiempo de montaje de la herramienta reducido por medio de cambio de herramientas fácil y rápido
- sin mantenimiento y protegido contra polvo
Indicaciones
- para giro a derecha y izquierda
- indiquen en su pedido el tipo de máquina y la versión del eje y rosca
- portaútiles necesarios Class-No. 997370
- para el cambio de herramienta se necesita la manguera neumática Ident-No. 058254
- presión de trabajo 6 bares
- contenido de la entrega: elemento de sujeción incl. tapa para la fijación en el husillo de la máquina
| Característica | Valor | |
|---|---|---|
| Ø d = Tamaño del adaptador del lado de la máquina | 35 [mm] | |
| Ø D = Diámetro | 110 [mm] | |
| Ø D2 = Diámetro 2 | 50 [mm] | |
| L1 = Longitud total | 63 [mm] | |
| L3 = Longitud del mango | 47,5 [mm] | |
| DKN = Chavetero doble | 10x4 [mm] | |
| L = Delivery Status | ||
| Máquina / tipo | Spanevello | |
|
¿No se muestran las dimensiones buscadas?
disponible desde almacén |
||
Partes de repuesto/Accesorios
| Imagen del producto | Descripción | Modelo | n.º de ident. | ||
|---|---|---|---|---|---|
|
|
Accesorios para sistemas de sujeción rápida | 058250 | |||
|
disponible desde almacén |
|||||
