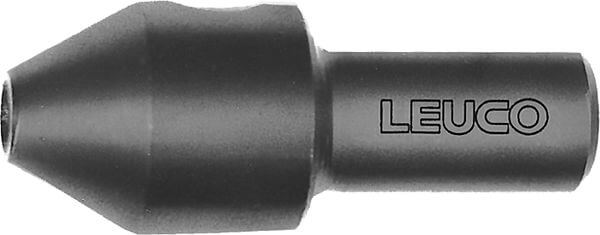

183276 - Adaptador
Producto
Dibujo
Datos técnicos
Descripción
Máquina / aplicación
- para la sujeción de brocas espirales en el mandril de combinación y en el mandril "Klack"
Modelo
- mango con lado plano para sujeción
- rosca M5, sin tornillo de ajuste longitudinal
Ventajas
Indicaciones
- tornillo de tope Ident-No. 186017 M5x11,5 para Weeke portabrocas de cambio rápido se debe pedir por separado

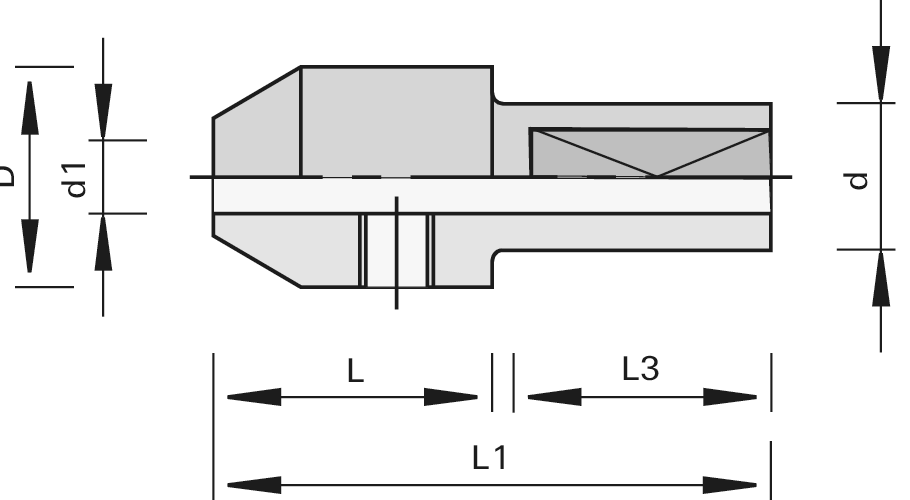

| Característica | Valor | |
|---|---|---|
| Ø d1 = Tamaño del adaptador del lado de la pieza | 2,5 [mm] | |
| L = Longitud | 19 [mm] | |
| Ø d = Tamaño del adaptador del lado de la máquina | 10 [mm] | |
| Ø D = Diámetro | 15 [mm] | |
| L1 = Longitud total | 41 [mm] | |
| L3 = Longitud del mango | 21 [mm] | |
| L = Delivery Status | ||
|
¿No se muestran las dimensiones buscadas?
disponible desde almacén |
||
Partes de repuesto/Accesorios
| Imagen del producto | Descripción | Modelo | n.º de ident. | ||
|---|---|---|---|---|---|
|
Destornilladores escuadrados para hexágono interior | SW3 DIN ISO 2936 | 009672 | ||
| Varillas roscadas - con hexágono interior y chaflán moleteado | M6x6 DIN EN ISO 4029 | 180003 | |||
|
disponible desde almacén |
|||||
