192829 - Platten-Aufteil-Kreissägeblätter HW - U-Cut "WS"
Produkt

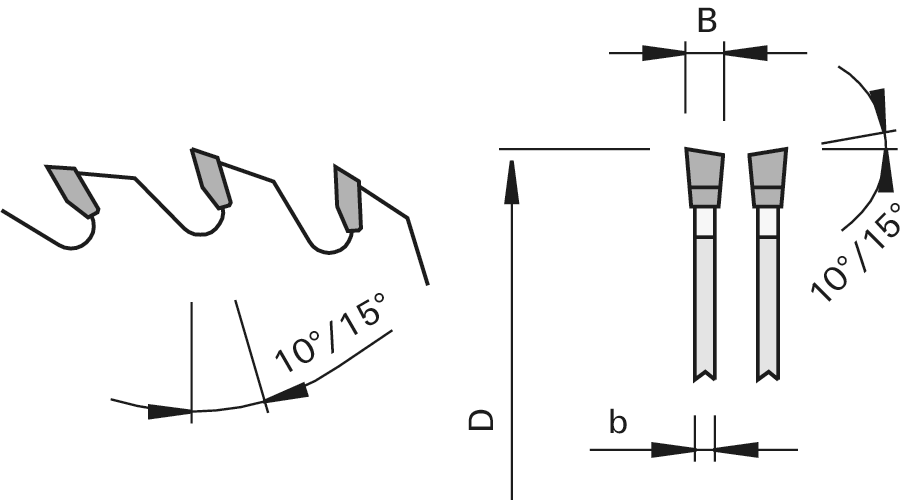

Zeichnung
-
-
- Hartmetall [HW]
Technische Daten
Beschreibung
Maschine / Anwendung
- Plattenaufteilsägen
- Doppelendprofiler
- für Formatschnitte in rohen und furnierten Spanplatten, Hartfaserplatten, MDF-Platten und Schichtpreßholz, einzeln und im Paket
Ausführung
- bis ØD=355, 10 Grad Span- und 15 Grad Eckwinkel
- ab ØD=400, 15 Grad Span- und 10 Grad Eckwinkel
- Zahnform: Wechselzahn "WS"
- Schneidstoff: HW HL Board 04 plus
Vorteile
Hinweise
- Zuordnung Haupt-Ritzsägen siehe technischer Anhang
- Einsatz auf Doppelendprofilern in Verbindung mit Großzerspanern
- NL**- Combi3 = 2/10/60 + 2/9/46 + 2/9,5/46,5 + 2/7/42
- NL**- Combi5 = 2/7/110 + 2/9/110 + 2/8,4/130 + 2/14/110 + 4/9/100 + 4/19/120
- NL**- Combi7 = 2/9/110 + 2/10/80 + 2/11/85 + 2/11/115 + 2/11/148 + 2/14/100 + 2/14/125 + 2/19/120
| Merkmal | Wert | |
|---|---|---|
| Ø D = Flugkreisdurchmesser | 380 [mm] | |
| B = Schnittbreite | 4,8 [mm] | |
| b = Stammblattdicke | 3,5 [mm] | |
| Ø d = Bohrungsdurchmesser | 60 [mm] | |
| Z = Zähnezahl | 54 | |
| NL = Nebenlöcher | 2/9/110 + 2/10/80 + 2/11/85 + 2/11/115 + 2/11/148 + 2/14/100 + 2/14/125 + 2/19/120 | |
| Span∡ = Spanwinkel | 15 [°] | |
| Eck∡ = Eckwinkel | 15 [°] | |
| Zahnform = Zahnform | WS | |
| LEUCODUR = Schneidstoff | HL Board 04 plus | |
| L = Lieferstatus | ||
| Maschine/Type | S.M.A., Homag (Holzma) | |
|
Gesuchte Abmessungen werden nicht aufgeführt?
ab Lager lieferbar |
||
passendes Ritzkreissägeblatt
| Produktbild | Beschreibung | Ausführung | Ident-No. | ||
|---|---|---|---|---|---|
|
Ritz-Kreissägeblätter HW "WS" | Ø280x4,55xØ45 Z=84 | 189324 | ||
|
|
Ritz-Kreissägeblätter HW "WS-FA" | Ø300x4,6xØ65 Z=72 NL/DKN= 2/8,4/110 + 2/9/100 | 188497 | ||
|
Ritz-Kreissägeblätter HW "KO-F" - nn-System | Ø180x4,45-5,25xØ45 Z=36 | 192701 | ||
|
|
Ritz-Kreissägeblätter HW "KO-F" - nn-System | Ø180x4,85-5,65xØ45 Z=36 | 192702 | ||
|
|
Ritz-Kreissägeblätter HW "KO-F" - nn-System | Ø200x4,45-5,25xØ45 Z=36 | 192704 | ||
|
|
Ritz-Kreissägeblätter HW "KO-F" - nn-System | Ø200x4,45-5,25xØ65 Z=36 NL/DKN= 2/9/100 + 2/9/110 | 192706 | ||
|
Ritz-Kreissägeblätter HW "KO-HR" - nn-System | Ø180x4,45-5,25xØ45 Z=36 | 192689 | ||
|
|
Ritz-Kreissägeblätter HW "KO-HR" - nn-System | Ø180x4,85-5,65xØ45 Z=36 NL/DKN= 2/9/110 | 192690 | ||
|
|
Ritz-Kreissägeblätter HW "KO-HR" - nn-System | Ø200x4,45-5,25xØ65 Z=36 NL/DKN= 2/9/100 + 2/9/110 | 192696 | ||
|
Ritz-Kreissägeblätter HW "KO-WS" | Ø180x4,45-5,25xØ45 Z=36 | 192734 | ||
|
|
Ritz-Kreissägeblätter HW "KO-WS" | Ø180x4,85-5,65xØ45 Z=36 | 192736 | ||
|
|
Ritz-Kreissägeblätter HW "KO-WS" | Ø200x4,45-5,25xØ65 Z=36 NL/DKN= 2/9/100 + 2/9/110 | 192743 | ||
|
|
Ritz-Kreissägeblätter HW "KO-WS" | Ø280x4,85-5,65xØ45 Z=72 | 192750 | ||
|
|
Ritz-Kreissägeblätter HW "KO-WS" | Ø300x4,45-5,25xØ65 Z=48 NL/DKN= 2/8,4/100 + 2/8,4/110 | 192753 | ||
|
ab Lager lieferbar |
|||||
