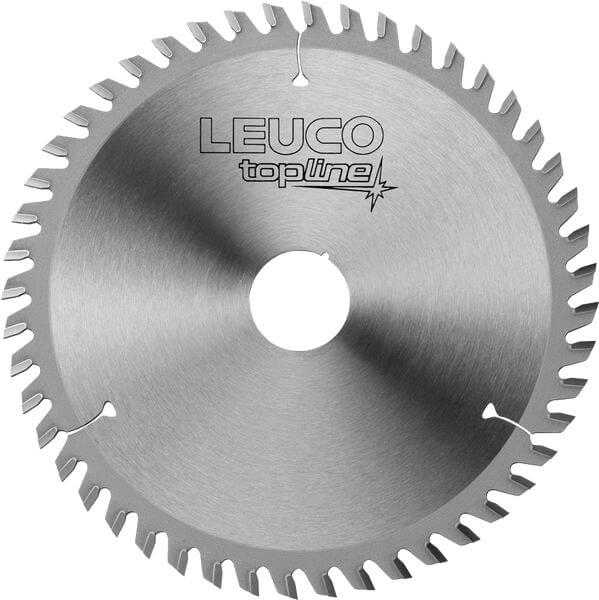

Ritz-Kreissägeblätter HW "F" - für Zerspaner und Flansch
Produkt
Zeichnung
-
-
- Hartmetall [HW]
Artikel
Beschreibung
Maschine / Anwendung
- Doppelendprofiler mit Vorritzaggregat in Verbindung mit Zerspaner
- zum ausrissfreien Vorritzen von rohen, melaminharz- und papierbeschichteten, HPL-, folienbelegten und furnierten Holzwerkstoffen
Ausführung
- Zahnform: Flachzahn "F"
- Schneidstoff: HW HL Board 06
Vorteile
Hinweise
- Einsatz im Gleichlauf
- für Flansch Ident-No. L 164770 / R 164758 passend auf LEUCO s-System
- für Flansch Ident-No. 006480 passend auf Homag, Brandt, IMA-Motorwelle Ø 30 DKN
- Flansche siehe Kapitel Spannsysteme
- Lieferumfang: Säge ohne Flansch
- Drehrichtung nach VDMA 8849
|
Ø D
[mm] |
B
[mm] |
b
[mm] |
Ø d
[mm] |
Z | NL |
Span∡
[°] |
L/R | LEUCODUR | Ident-No. | Vergl. | Anfr. | |
|---|---|---|---|---|---|---|---|---|---|---|---|
|
Gesuchte Abmessungen werden nicht aufgeführt?
ab Lager lieferbar |
|||||||||||
| 180 | 3,2 | 2.2 | 65 | 36 | 6/6,5/90 | 10 | L | HL Board 06 | 188266 | ||
| 180 | 3,2 | 2.2 | 65 | 36 | 6/6,5/90 | 10 | R | HL Board 06 | 188267 | ||
| 180 | 3,2 | 2.2 | 65 | 48 | 6/6,5/90 | 10 | L | HL Board 06 | 188268 | ||
| 180 | 3,2 | 2.2 | 65 | 48 | 6/6,5/90 | 10 | R | HL Board 06 | 188269 | ||
| 180 | 3,2 | 2.2 | 65 | 54 | 6/6,5/90 | 10 | L | HL Board 06 | 188270 | ||
| 180 | 3,2 | 2.2 | 65 | 54 | 6/6,5/90 | 10 | R | HL Board 06 | 188271 | ||
