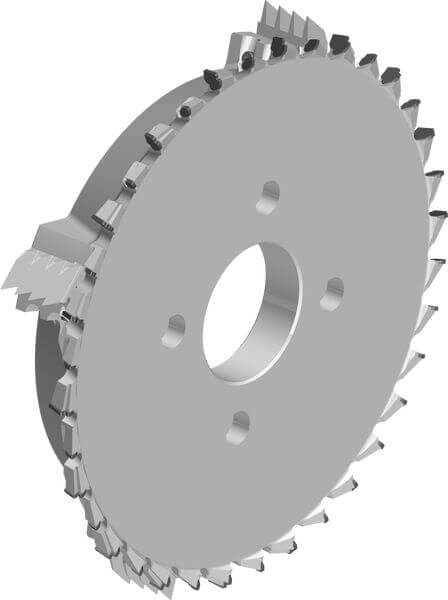

UniTec Furnier-Zerspaner CM DP für LEUCO s-System Ø 160 mm und Buchse (RZ/DZ)

Produkt

Zeichnung

  • Polykristalliner Diamant [DP]
  • MEC

Artikel

Beschreibung

Maschine / Anwendung

  • Doppelendprofiler
  • zum ausrissfreien Formatieren von furnierten Holzwerkstoffen

Ausführung

  • DP-bestückt
  • Nachschärfzone 4 mm
  • n max = 6.000 min-1
  • HS Messereinsätze Z = 2+2 zur Zerspanung von Furnierüberständen

Vorteile

  • Verbesserung der Spanableitung durch ins Werkzeug integrierte Spanableitung (ChipMeister)
  • Reduzierung des Reinigungsaufwandes
  • hohe Schnittqualität bei furnierten Holzwerkstoffen durch Schnittunterteilung
  • extrem lange Standwege durch optimierte Zahnform
  • geringere Leistungsaufnahme
  • sicheres Zerspanen des Furnierüberstandes
  • keine Streifenbildung
  • kein Verstopfen der Absaugung

Hinweise

  • auch Bearbeitung von 8 mm dünnen Platten möglich
  • einsetzbar für das Ritzen/Zerspanen (RZ) und das Doppelzerspanen (DZ)
  • Drehrichtung nach VDMA 8849

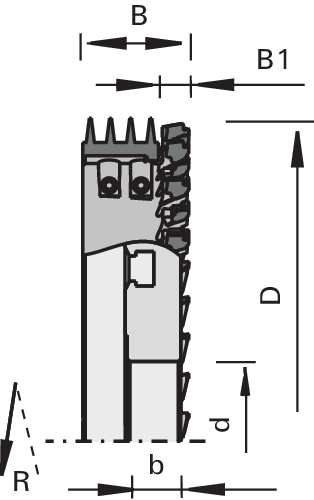

Tabellen- und Bildlegende...

Ø D
[mm]
B
[mm]
B1
[mm]
b
[mm]
Ø d
[mm]
Z Vorschub_DZ
[m/min]
L/R Ident-No. Vergl. | Anfr.

Gesuchte Abmessungen werden nicht aufgeführt?
Bitte wenden Sie sich an unsere Anwendungsberatung.

ab Lager lieferbar
kurzfristig lieferbar
Lieferzeit auf Anfrage

250 34-31,5 10-7,6 23 60 48+24 60 R 187796
|
250 34-31,5 10-7,6 23 60 48+24 60 L 187797
|
