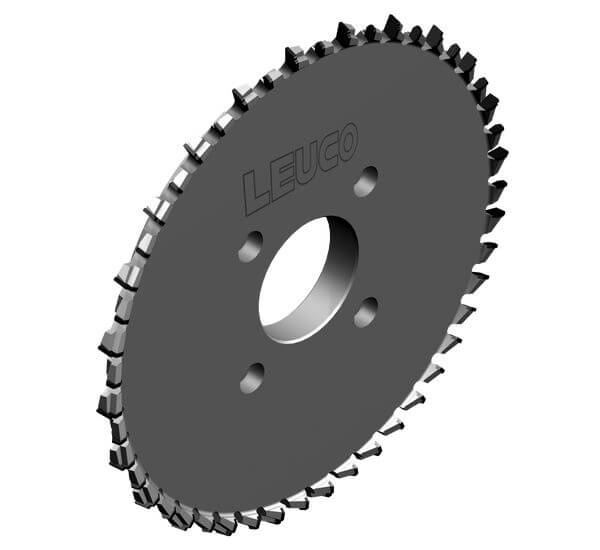

UniTec A-Zerspaner CM DP für LEUCO s-System Ø 160 mm und Buchse (RZ/DZ)

Produkt

Zeichnung

  • Polykristalliner Diamant [DP]
  • MEC

Artikel

Beschreibung

Maschine / Anwendung

  • Doppelendprofiler
  • zum ausrissfreien Formatieren von rohen, melaminharz- und papierbeschichteten, HPL-, folienbelegten und furnierten Holzwerkstoffen

Ausführung

  • Nachschärfzone 5 mm
  • n max = 6.000 min-1
  • Schnittunterteilung in Vor- und Nachschneidzahn
  • ansteigende Fase an der Stufe
  • Schneidbreitenkonstant

Vorteile

  • Verbesserung der Spanableitung durch ins Werkzeug integrierte Spanableitung (ChipMeister)
  • Reduzierung des Reinigungsaufwandes
  • Verringerung der Absaugleistung
  • hohe Schnittqualität durch Schnittunterteilung
  • extrem lange Standwege durch optimierte Zahnform

Hinweise

  • auch Bearbeitung von 8 mm dünnen Platten möglich
  • einsetzbar für das Ritzen/Zerspanen (RZ) und das Doppelzerspanen (DZ)
  • Drehrichtung nach VDMA 8849

Tabellen- und Bildlegende...

Ø D
[mm]
B
[mm]
b
[mm]
Ø d
[mm]
Z Vorschub_DZ
[m/min]
L/R Ident-No. Vergl. | Anfr.

Gesuchte Abmessungen werden nicht aufgeführt?
Bitte wenden Sie sich an unsere Anwendungsberatung.

ab Lager lieferbar
kurzfristig lieferbar
Lieferzeit auf Anfrage

250 8,0 18 60 36+18 40 R 187789
|
250 8,0 18 60 36+18 40 L 187790
|
250 8,0 18 60 48+24 50 R 187791
|
250 8,0 18 60 48+24 50 L 187793
|
250 8,0 18 60 60+30 75 R 187794
|
250 8,0 18 60 60+30 75 L 187795
|
