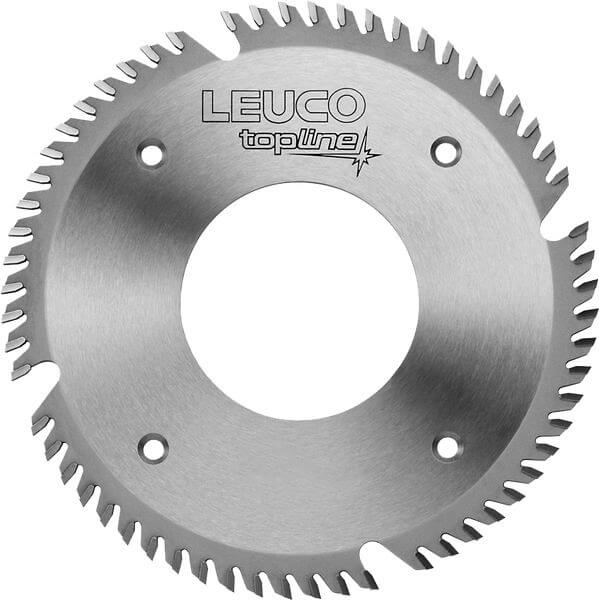

Format-Kreissägeblätter HW für Segment-Zerspaner "F"
Produkt

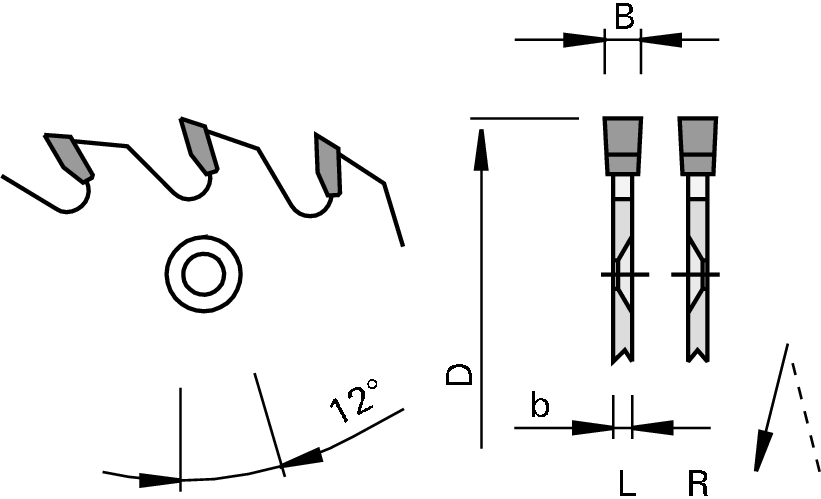

Zeichnung
-
-
- Hartmetall [HW]
Artikel
Beschreibung
Maschine / Anwendung
- Doppelendprofiler
- Kantenbearbeitungsanlagen
- für Formatschnitte in beschichteten und unbeschichteten Holzwerkstoffen
Ausführung
- Zahnform: Flachzahn "F"
- Schneidstoff: HW HL Board 06
Vorteile
Hinweise
- Bohrungsdurchmesser 100 mm für s-System-Zerspaner
- Drehrichtung siehe Skizze
|
Ø D
[mm] |
B
[mm] |
b
[mm] |
Ø d
[mm] |
Z |
Aussparung der Zähne
[St.] |
NL |
Span∡
[°] |
L/R | LEUCODUR | Ident-No. | Vergl. | Anfr. | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
Gesuchte Abmessungen werden nicht aufgeführt?
ab Lager lieferbar |
||||||||||||
| 200 | 4,0 | 2.8 | 80 | 40 | 4 | 4/6,5/140 | 12 | L | HL Board 06 | 188226 | ||
| 200 | 4,0 | 2.8 | 80 | 40 | 4 | 4/6,5/140 | 12 | R | HL Board 06 | 188227 | ||
| 200 | 4,0 | 2.8 | 80 | 60 | 4 | 4/6,5/140 | 12 | L | HL Board 06 | 188228 | ||
| 200 | 4,0 | 2.8 | 80 | 60 | 4 | 4/6,5/140 | 12 | R | HL Board 06 | 188229 | ||
| 250 | 4,0 | 2.8 | 80 | 48 | 6 | 6/6,5/200 | 12 | L | HL Board 06 | 188230 | ||
| 250 | 4,0 | 2.8 | 80 | 48 | 6 | 6/6,5/200 | 12 | R | HL Board 06 | 188231 | ||
| 250 | 4,0 | 2.8 | 100 | 48 | 6 | 6/6,5/200 | 12 | L | HL Board 06 | 188238 | ||
| 250 | 4,0 | 2.8 | 100 | 48 | 6 | 6/6,5/200 | 12 | R | HL Board 06 | 188239 | ||
| 250 | 4,0 | 2.8 | 80 | 72 | 6 | 6/6,5/200 | 12 | L | HL Board 06 | 188236 | ||
| 250 | 4,0 | 2.8 | 80 | 72 | 6 | 6/6,5/200 | 12 | R | HL Board 06 | 188237 | ||
| 250 | 4,0 | 2.8 | 100 | 72 | 6 | 6/6,5/200 | L | HL Board 06 | 188240 | |||
| 250 | 4,0 | 2.8 | 100 | 72 | 6 | 6/6,5/200 | R | HL Board 06 | 188241 | |||
