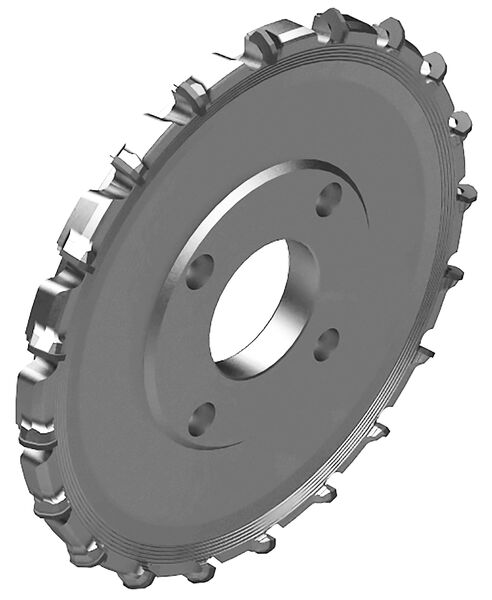

PowerTec 5s airFace Zerspaner DP für LEUCO s-System Ø 160 mm und Ø 192 mm (DZ)
Produkt

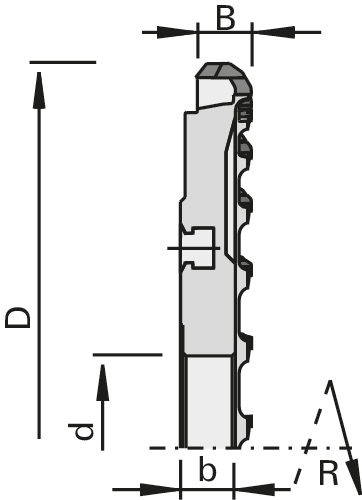

Zeichnung
-
-
- Polykristalliner Diamant [DP]
- MEC
Artikel
Beschreibung
Maschine / Anwendung
- Doppelendprofiler
- ideal geeignet zum ausrissfreien und geäuscharmen Formatieren von rohen, melaminharz- und papierbeschichteten, HPL-, folienbelegten und furnierten Holzwerkstoffen mit Fokus auf Standwegleistung und Wirtschaftlichkeit
Ausführung
- LEUCO airFace Design: schwingungsreduziert und aerodynamisch
- polierte Schneiden für optimale Schnittqualität
- Schnittunterteilung mit bombierten Schneiden auf einem Flügel
- Nachschärfzone 4 mm
- n max= 7.200 min-1
Vorteile
- extrem lange Standzeit durch optimierte Zahnform und verstärkte DP Schneiden
- Geräuschreduktion in Leerlauf und Bearbeitung durch airFace Design
- Schnittbreiten- und Durchmesserkonstanz über gesamten Werkzeuglebenszyklus
- hohe Vorschubgeschwindigkeiten realisierbar
- geringes Gesamtkosten / Laufmeter Verhältnis
- Bearbeitung von Plattenstärken ab 8 mm möglich
- gute Spanentsorgung
- kompatibel für verschiedenste Spannsysteme
Hinweise
- einsetzbar für das Doppelzerspanen (DZ)
- Einsatz im Gleichlauf
- Drehrichtung nach VDMA 8849
|
Ø D
[mm] |
B
[mm] |
b
[mm] |
Ø d
[mm] |
Z |
Vorschub_DZ
[m/min] |
L/R | Ident-No. | Vergl. | Anfr. | |
|---|---|---|---|---|---|---|---|---|---|
|
Gesuchte Abmessungen werden nicht aufgeführt?
ab Lager lieferbar |
|||||||||
| 250 | 10 | 17.8 | 60 | 16 | 28 | R | 80477119 | ||
| 250 | 10 | 17.8 | 60 | 16 | 28 | L | 80477120 | ||
| 250 | 10 | 17.8 | 60 | 20 | 45 | R | 80477121 | ||
| 250 | 10 | 17.8 | 60 | 20 | 45 | L | 80477122 | ||
| 250 | 10 | 17.8 | 60 | 28 | 60 | R | 80477123 | ||
| 250 | 10 | 17.8 | 60 | 28 | 60 | L | 80477124 | ||
| 250 | 10 | 17.8 | 60 | 36 | 80 | R | 80477125 | ||
| 250 | 10 | 17.8 | 60 | 36 | 80 | L | 80477126 | ||
| 250 | 14,5 | 17.8 | 60 | 16+4 | 28 | R | 80477127 | ||
| 250 | 14,5 | 17.8 | 60 | 16+4 | 28 | L | 80477128 | ||
| 250 | 14,5 | 17.8 | 60 | 20+5 | 45 | R | 80477129 | ||
| 250 | 14,5 | 17.8 | 60 | 20+5 | 45 | L | 80477130 | ||
| 250 | 14,5 | 17.8 | 60 | 28+7 | 60 | R | 80477131 | ||
| 250 | 14,5 | 17.8 | 60 | 28+7 | 60 | L | 80477132 | ||
| 250 | 14,5 | 17.8 | 60 | 36+9 | 80 | R | 80477133 | ||
| 250 | 14,5 | 17.8 | 60 | 36+9 | 80 | L | 80477134 | ||
| 250 | 10 | 17.8 | 80 | 16 | 28 | R | 80477135 | ||
| 250 | 10 | 17.8 | 80 | 16 | 28 | L | 80477136 | ||
| 250 | 10 | 17.8 | 80 | 20 | 45 | R | 80477137 | ||
| 250 | 10 | 17.8 | 80 | 20 | 45 | L | 80477138 | ||
| 250 | 10 | 17.8 | 80 | 28 | 60 | L | 80490648 | ||
| 250 | 10 | 17.8 | 80 | 28 | 60 | R | 80490649 | ||
| 250 | 14,5 | 17.8 | 80 | 20+5 | 28 | R | 80477139 | ||
| 250 | 14,5 | 17.8 | 80 | 20+5 | 28 | L | 80477140 | ||
