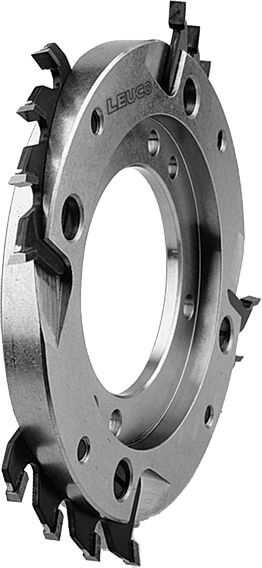

Folding-Segment-Verbreiterungen HW - Kreisrundlage

Produkt

Zeichnung

  • Hartmetall [HW]
  • MEC

Artikel

Beschreibung

Maschine / Anwendung

  • zum V-Nutfräsen bei großen Plattendicken

Ausführung

  • HW-bestückt

Vorteile

Hinweise

  • Aufbaumaß bis 54 mm möglich
  • zur nachträglichen Verbreiterung vorhandener Folding-Zerspaner Ø 200 mm und Ø 250 mm
  • vorhandene Folding-Zerspaner und Folding-Verbreiterungen müssen im Durchmesser aufeinander abgestimmt werden
  • die Verbreiterungseinheiten bestehen aus Grundkörper mit eingebauten HW-Segmenten, Zwischenring und Schrauben
  • Drehrichtung siehe Skizze

Tabellen- und Bildlegende...

Ø D
[mm]
B
[mm]
Ø d
[mm]
Z Z-Segmente L/R Ident-No. Vergl. | Anfr.

Gesuchte Abmessungen werden nicht aufgeführt?
Bitte wenden Sie sich an unsere Anwendungsberatung.

ab Lager lieferbar
kurzfristig lieferbar
Lieferzeit auf Anfrage

250 36-54 80 6x4 6x4 L 164011
|
250 36-54 80 6x4 6x4 R 164012
|
