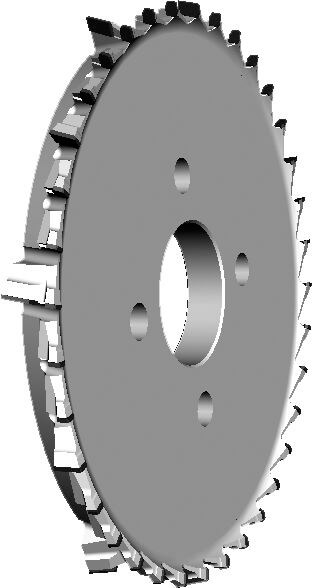

CompactTec N-Zerspaner CM DP für LEUCO s-System Ø 192 mm (RZ/DZ)

Produkt

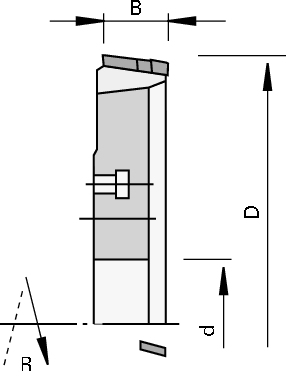

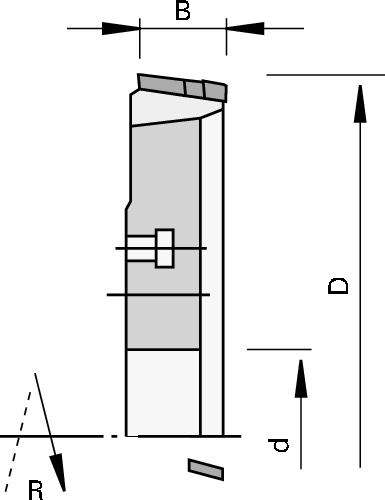

Zeichnung

  • Polykristalliner Diamant [DP]
  • MEC

Artikel

Beschreibung

Maschine / Anwendung

  • Doppelendprofiler
  • Kantenbearbeitungsanlagen
  • zum ausrissfreien Formatieren von rohen, melaminharz- und papierbeschichteten, HPL-, folienbelegten und furnierten Holzwerkstoffen

Ausführung

  • negativer Spanwinkel
  • Zahnform Fase ansteigend
  • mit Achswinkel
  • Nachschärfzone 4 mm

Vorteile

  • Verbesserung der Spanableitung durch ins Werkzeug integrierte Spanableitung (ChipMeister)
  • Reduzierung des Reinigungsaufwandes
  • Verringerung der Absaugleistung
  • lange Standwege durch negativen Spanwinkel
  • minimierte Rüstzeiten durch lange Standwege
  • höchste Schnittqualität durch präzise Plan- und Rundlaufgenauigkeit

Hinweise

  • einsetzbar für das Ritzen/Zerspanen (RZ) und das Doppelzerspanen (DZ)
  • Einsatz im Gleichlauf für Längs- und Querbearbeitung
  • flankenseitig nachschärfbar
  • die angegebenen Vorschubwerte finden Anwendung bei n = 6.000 min-1
  • Drehrichtung nach VDMA 8849

Tabellen- und Bildlegende...

Ø D
[mm]
B
[mm]
b
[mm]
Ø d
[mm]
Z Vorschub_DZ
[m/min]
L/R Ident-No. Vergl. | Anfr.

Gesuchte Abmessungen werden nicht aufgeführt?
Bitte wenden Sie sich an unsere Anwendungsberatung.

ab Lager lieferbar
kurzfristig lieferbar
Lieferzeit auf Anfrage

250 20-17 20 80 30+5+5 30 R 182546
|
250 20-17 20 80 30+5+5 30 L 182547
|
250 20-17 20 80 36+6+6 35 R 182548
|
250 20-17 20 80 36+6+6 35 L 182549
|
250 20-17 20 80 48+6+6 50 R 182550
|
250 20-17 20 80 48+6+6 50 L 182551
|
