186681 - Multi-Ziehklingen-Wechselplatten HW

Produkt

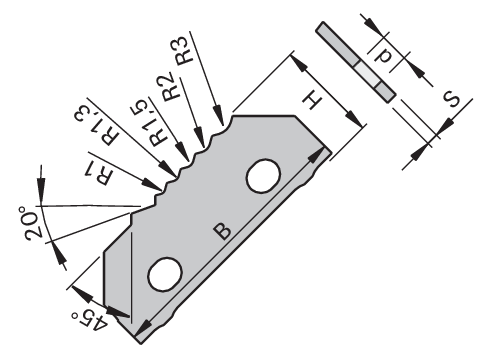

Zeichnung

  • Hartmetall [HW]

Vergl. | Anfr. |

Technische Daten

Beschreibung

Maschine / Anwendung

  • Maschinen Homag mit Ziehklingen-Fräsaggregat Type MN 20 / MN 21

Ausführung

  • Schneidstoff: HW
  • HL Board 06 für Holzwerkstoffe, Kunststoffe und Harthölzer

Vorteile

Hinweise

  • Ident-No. [L] ist links unten oder rechts oben einsetzbar
  • Ident-No. [R] ist links oben oder rechts unten einsetzbar
Merkmal Wert
R = Radius 45°; 20°; 1; 1,3; 1,5; 2; 3 [mm]
B = Breite 45,8 [mm]
H = Höhe 17.23 [mm]
S = Stärke 2 [mm]
Ø d = Bohrungsdurchmesser 5,0 [mm]
LEUCODUR = Schneidstoff HL Board 06
VP = Verpackungseinheit 1 [St.]
L/R = Schneidrichtung L
L = Lieferstatus
Bemerkung Profil: 7-fach

Gesuchte Abmessungen werden nicht aufgeführt?
Bitte wenden Sie sich an unsere Anwendungsberatung.

ab Lager lieferbar
kurzfristig lieferbar
Lieferzeit auf Anfrage
