Ziehklingen-Wendeplatten HW - HOLZ-HER, Aggregat ZK501 / ZK701

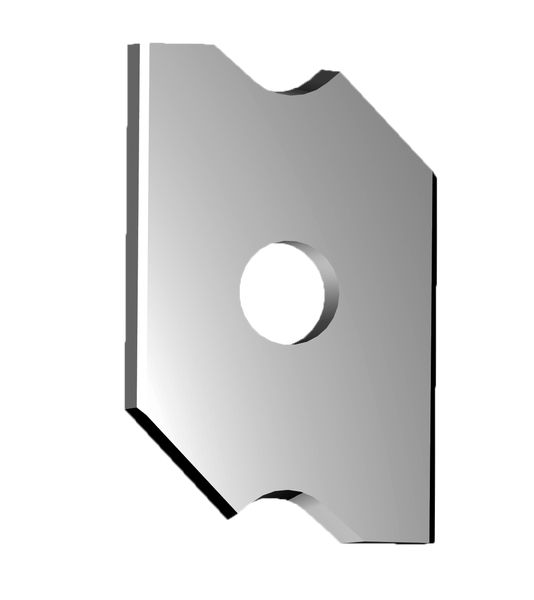

Produkt

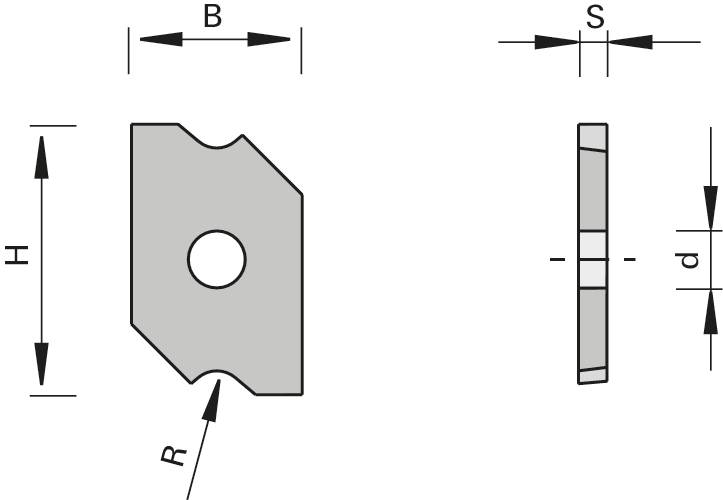

Zeichnung
-
-
- Hartmetall [HW]
Artikel
Beschreibung
Maschine / Anwendung
- Kantenanleimmaschinen HOLZ-HER - Aggregat ZK501 / ZK701
- für den Einsatz in Ziehklingen-Halter (Revolver)
Ausführung
- Schneidstoff: HW
- HL Board 06 für Holzwerkstoffe, Kunststoffe und Harthölzer
Vorteile
Hinweise
- Drehrichtung links ist unten und Drehrichtung rechts ist oben einsetzbar
|
Abmessung
[mm] |
R
[mm] |
Fase∡
[°] |
B
[mm] |
H
[mm] |
S
[mm] |
Ø d
[mm] |
Keil∡
[°] |
LEUCODUR |
VP
[St.] |
L/R | Maschine/Type | Ident-No. | Vergl. | Anfr. | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
Gesuchte Abmessungen werden nicht aufgeführt?
ab Lager lieferbar |
||||||||||||||
| 12x19x2 R1 | 1,0 | 12 | 19 | 2 | 4,0 | 83 | HL Board 06 | 2 | L | IMA | 185720 | |||
| 12x19x2 R1 | 1,0 | 12 | 19 | 2 | 4,0 | 83 | HL Board 06 | 2 | N | IMA | 185721 | |||
| 12x19x2 R1,3 | 1,3 | 12 | 19 | 2 | 4,0 | 83 | HL Board 06 | 2 | L | IMA | 185722 | |||
| 12x19x2 R1,3 | 1,3 | 12 | 19 | 2 | 4,0 | 83 | HL Board 06 | 2 | N | IMA | 185723 | |||
| 12x19x2 R2 | 2,0 | 12 | 19 | 2 | 4,0 | 83 | HL Board 06 | 2 | L | IMA | 185724 | |||
| 12x19x2 R2 | 2,0 | 12 | 19 | 2 | 4,0 | 83 | HL Board 06 | 2 | N | IMA | 185725 | |||
| 12x19x2 R3 | 3,0 | 12 | 19 | 2 | 4,0 | 83 | HL Board 06 | 2 | L | IMA | 185726 | |||
| 12x19x2 R3 | 3,0 | 12 | 19 | 2 | 4,0 | 83 | HL Board 06 | 2 | N | IMA | 185727 | |||
| 12x19x2 10° | 10 | 12 | 19 | 2 | 4,0 | 83 | HL Board 06 | 2 | L | IMA | 185728 | |||
| 12x19x2 10° | 10 | 12 | 19 | 2 | 4,0 | 83 | HL Board 06 | 2 | N | IMA | 185729 | |||
| 12x19x2 45° | 45 | 12 | 19 | 2 | 4,0 | 83 | HL Board 06 | 2 | L | IMA | 185730 | |||
| 12x19x2 45° | 45 | 12 | 19 | 2 | 4,0 | 83 | HL Board 06 | 2 | N | IMA | 185731 | |||
