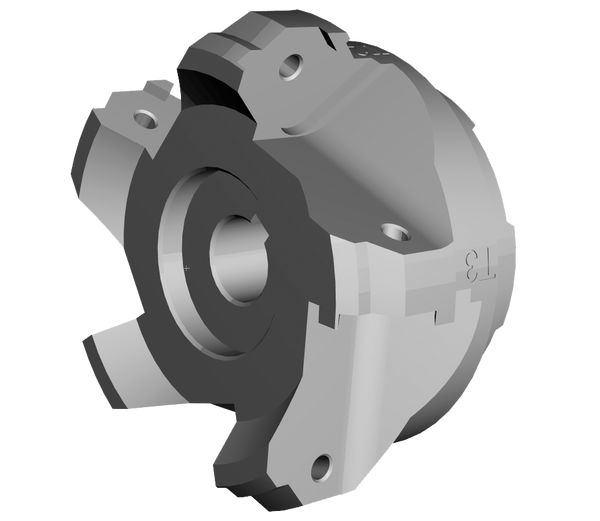

Ziehklingen-Halter 5-fach - HOLZ-HER, Aggregat ZK701

Produkt

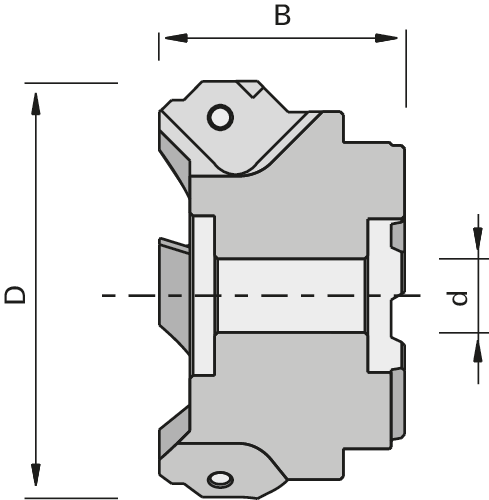

Zeichnung

  • Legierter Werkzeugstahl

Artikel

Beschreibung

Maschine / Anwendung

  • Kantenanleimmaschinen HOLZ-HER - Aggregat ZK701
  • zur Aufnahme von bis zu fünf Radius- oder Faseziehklingen Wendeplatten

Ausführung

  • Ziehklingen-Halter (Revolver) 5-fach ohne Wendeplatten
  • brüniert

Vorteile

  • individuelle Aufnahme von bis zu fünf unterschiedlichen Zieklingen-Wendeplatten
  • sehr gute Eignung bei Fertigung von Losgröße 1, da kein Rüstaufwand
  • Erhöhung der Produktivität

Hinweise

  • Drehrichtung links ist unten und Drehrichtung rechts ist oben einsetzbar

Tabellen- und Bildlegende...

Ø D
[mm]
B
[mm]
Ø d
[mm]
VP
[St.]
L/R Ident-No. Vergl. | Anfr.

Gesuchte Abmessungen werden nicht aufgeführt?
Bitte wenden Sie sich an unsere Anwendungsberatung.

ab Lager lieferbar
kurzfristig lieferbar
Lieferzeit auf Anfrage

70 40 12 1 L 185716
|
70 40 12 1 R 185717
|
