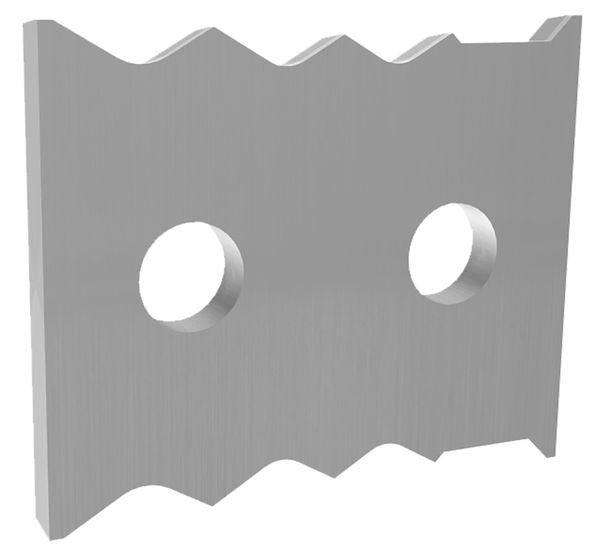

187342 - Multi-Ziehklingen-Wechselplatten HW - IMA (Anti-Weissbruchfase)

Produkt

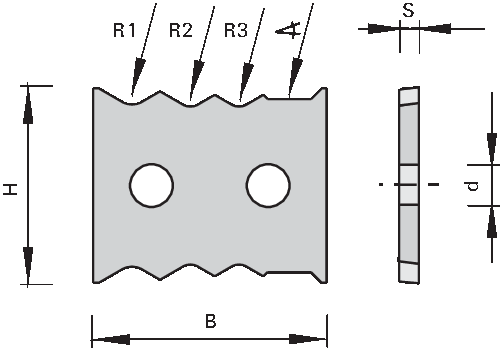

Zeichnung

  • Hartmetall [HW]

Vergl. | Anfr. |

Technische Daten

Beschreibung

Maschine / Anwendung

  • Kantenanleimmaschinen IMA - Aggregat 08.516
  • für den Einsatz in Ziehklingen-Haltern
  • zum Nachputzen / Abziehen von Standard Anleimerkanten wie PP / PVC / ABS

Ausführung

  • bis zu 4 verschiedene Profilkombinationen in einer Ziehklinge
  • Schneidkante mit Anti-Weissbruchfase
  • Schneidstoff: HW
  • HL Board 06 für Holzwerkstoffe, Kunststoffe und Harthölzer

Vorteile

  • bis zu 4 Profile ohne Werkzeugwechsel
  • kein Auftreten von Weissbruch
  • Vermeidung von Nacharbeit

Hinweise

  • weitere Profilkombinationen in Sonder erhältlich!
Merkmal Wert
R1 = Radius 1 2 [mm]
R2 = Radius 2 1.5 [mm]
R3 = Radius 3 1.5 [mm]
Fase∡ = Fasewinkel 45 [°]
B = Breite 24 [mm]
H = Höhe 20 [mm]
S = Stärke 2 [mm]
Ø d = Bohrungsdurchmesser 4,4 [mm]
L = Bohrungsabstand 12 [mm]
LEUCODUR = Schneidstoff HL Board 06
VP = Verpackungseinheit 2 [St.]
L = Lieferstatus

Gesuchte Abmessungen werden nicht aufgeführt?
Bitte wenden Sie sich an unsere Anwendungsberatung.

ab Lager lieferbar
kurzfristig lieferbar
Lieferzeit auf Anfrage
