Multi-Ziehklingen-Wechselplatten HW - HOLZ-HER, Aggregat ZK502

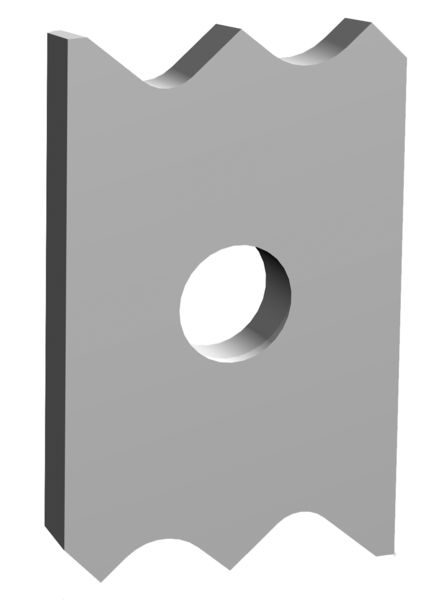

Produkt

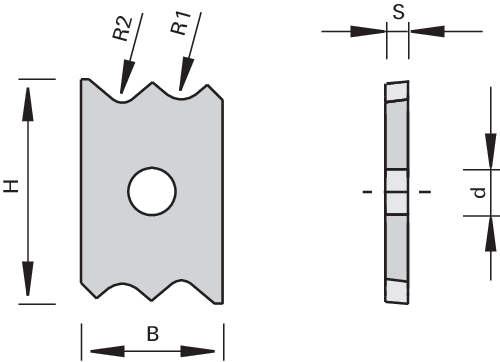

Zeichnung

  • Hartmetall [HW]

Artikel

Beschreibung

Maschine / Anwendung

  • Kantenanleimmaschinen HOLZ-HER Aggregat ZK502
  • für den Einsatz in Ziehklingen-Haltern
  • zum Nachputzen / Abziehen von Standard Anleimerkanten wie PP / PVC / ABS

Ausführung

  • 2 verschiedene Radiuskombinationen in einer Ziehklinge
  • Schneidstoff: HW
  • HL-Board 05 für Holzwerkstoffe, Kunststoffe und Harthölzer

Vorteile

Hinweise

  • Drehrichtung rechts wird oben eingesetzt
  • Drehrichtung links wird unten eingesetzt

Tabellen- und Bildlegende...

R1
[mm]
R2
[mm]
Fase∡
[°]
B
[mm]
H
[mm]
S
[mm]
Ø d
[mm]
LEUCODUR VP
[St.]
L/R Ident-No. Vergl. | Anfr.

Gesuchte Abmessungen werden nicht aufgeführt?
Bitte wenden Sie sich an unsere Anwendungsberatung.

ab Lager lieferbar
kurzfristig lieferbar
Lieferzeit auf Anfrage

2 1.3 12 19 2 4,0 HL Board 05 2 R 186788
|
2 1.3 12 19 2 4,0 HL Board 05 2 L 186887
|
2 45 12 19 2 4,0 HL Board 05 2 R 186918
|
2 45 12 19 2 4,0 HL Board 05 2 L 186919
|
