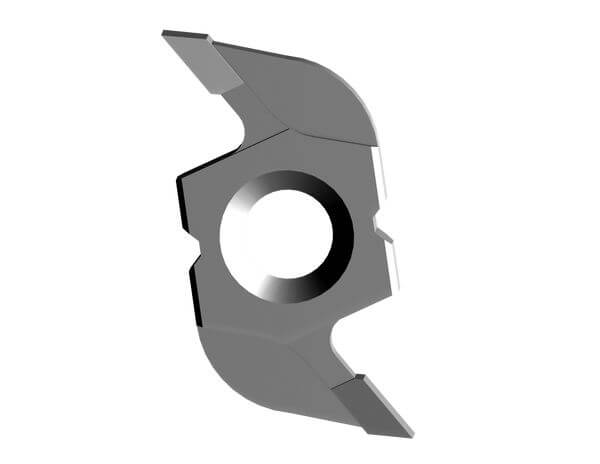

Nuter-Wendemesser HW mit 2 Schneidkanten und Positioniernut

Produkt

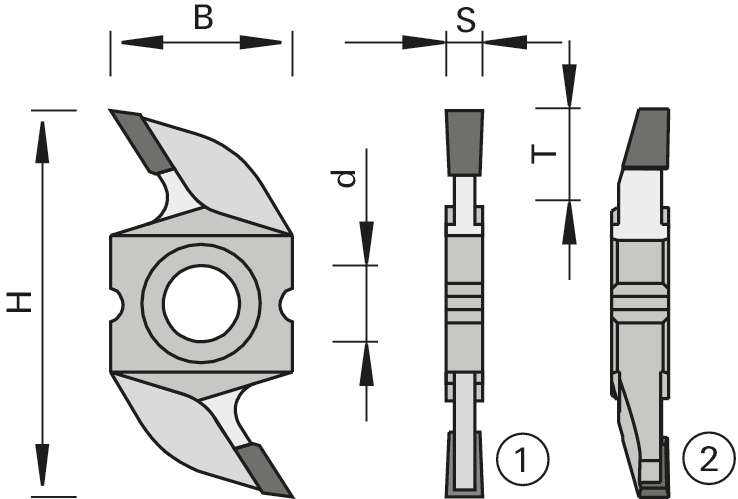

Zeichnung

  • Hartmetall [HW]

Artikel

Beschreibung

Maschine / Anwendung

  • für den Einsatz in Messerköpfen zum Fräsen von Nuten

Ausführung

  • Bohrung 90 Grad angesenkt
  • Schneidstoff: HW
  • HL Solid 30 und HL Solid 40 für Hart- und Weichhölzer
  • MEC

Vorteile

  • hohe Genauigkeit durch radiale Positionierung
  • einfacheres Handling

Hinweise

  • Zwischenringe zum Einstellen der Abrund-Messer siehe Kapitel Ersatzteile

Tabellen- und Bildlegende...

Abmessung
[mm]
Fase∡
[°]
B
[mm]
H
[mm]
S
[mm]
Ø d
[mm]
Tmax
[mm]
Type LEUCODUR VP
[St.]
Bemerkung Ident-No. Vergl. | Anfr.

Gesuchte Abmessungen werden nicht aufgeführt?
Bitte wenden Sie sich an unsere Anwendungsberatung.

ab Lager lieferbar
kurzfristig lieferbar
Lieferzeit auf Anfrage

13x36x3,5 13 36 3.5 7,4 10 1 HL Solid 30 5 keine radiale Positionierung 165968
|
16x34x3,2 16 34 3.2 6,7 8,0 1 HL Solid 30 5 183663
|
16x34x3,5 16 34 3.5 6,7 8,0 1 HL Solid 30 5 183664
|
16x34x4 16 34 4 6,7 8,0 1 HL Solid 30 5 183665
|
16x34x5 16 34 5 6,7 8,0 1 HL Solid 30 5 183666
|
16x34x5 15,8 16 34 5 6,7 8,0 2 HL Solid 30 5 Nuter-Fasemesser 184275
|
