UltraProfiler Blanketts HW
Produkt

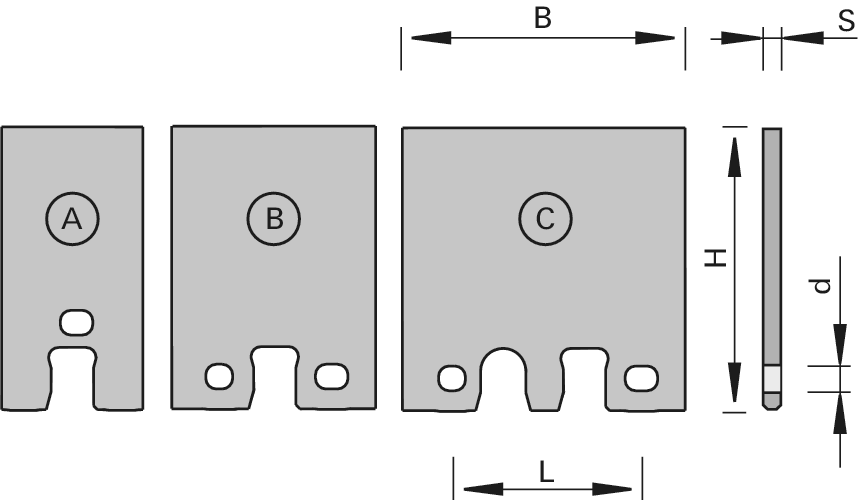

Zeichnung
-
- Hartmetall [HW]
Artikel
Beschreibung
Maschine / Anwendung
- für den Einsatz in LEUCO UltraProfiler-Messerköpfen
Ausführung
- Zweipunkt-Auflage und automatische Positionierung (axial und radial)
- optional mit topline-Schliff (polierte Spanfläche)
- Schneidstoff: HW
- HL Board 06 für Holzwerkstoffe, Kunststoffe und Harthölzer
Vorteile
- exaktes und automatisches Positionieren der Blanketts beim Profilieren sowie beim Wechseln der Messer
- keine Anschlag-Schraube notwendig
- topline-Ausführung: höchste Schnittqualität und deutlich verbesserte Schneidkanten
Hinweise
- nach Kundenwunsch frei profilierbar
|
Abmessung
[mm] |
B
[mm] |
H
[mm] |
S
[mm] |
Ø d
[mm] |
L
[mm] |
Type | LEUCODUR |
VP
[St.] |
L/R | Ident-No. | Vergl. | Anfr. | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
Gesuchte Abmessungen werden nicht aufgeführt?
ab Lager lieferbar |
||||||||||||
| 15x30,4x2 | 15 | 30.4 | 2 | 3,5 | A | HL Board 06 | 10 | N | 183056 | |||
| 20x40,4x2 | 20 | 40.4 | 2 | 3,5 | A | HL Board 06 | 10 | N | 183057 | |||
| 25x40,4x2 | 25 | 40.4 | 2 | 3,5 | A | HL Board 06 | 10 | N | 183058 | |||
| 32x40,4x2 | 32 | 40.4 | 2 | 3,5 | 15,8 | B | HL Board 06 | 10 | N | 182419 | ||
| 40x40,4x2 | 40 | 40.4 | 2 | 3,5 | 26,8 | C | HL Board 06 | 10 | N | 182420 | ||
| 50x40,4x2 | 50 | 40.4 | 2 | 3,5 | 32,8 | C | HL Board 06 | 10 | N | 182421 | ||
| 60x40,4x2 | 60 | 40.4 | 2 | 3,5 | 36,8 | C | HL Board 06 | 10 | N | 182422 | ||
| 15x30,4x2 | 15 | 30.4 | 2 | 3,5 | A | HL Board 06 topline | 10 | N | 183680 | |||
| 20x40,4x2 | 20 | 40.4 | 2 | 3,5 | A | HL Board 06 topline | 10 | N | 183681 | |||
| 25x40,4x2 | 25 | 40.4 | 2 | 3,5 | A | HL Board 06 topline | 10 | N | 183682 | |||
| 32x40,4x2 | 32 | 40.4 | 2 | 3,5 | 15,8 | B | HL Board 06 topline | 10 | R | 182562 | ||
| 32x40,4x2 | 32 | 40.4 | 2 | 3,5 | 15,8 | B | HL Board 06 topline | 10 | L | 182563 | ||
| 40x40,4x2 | 40 | 40.4 | 2 | 3,5 | 26,8 | C | HL Board 06 topline | 10 | R | 182564 | ||
| 40x40,4x2 | 40 | 40.4 | 2 | 3,5 | 26,8 | C | HL Board 06 topline | 10 | L | 182565 | ||
| 60x40,4x2 | 60 | 40.4 | 2 | 3,5 | 36,8 | C | HL Board 06 topline | 10 | R | 182568 | ||
| 60x40,4x2 | 60 | 40.4 | 2 | 3,5 | 36,8 | C | HL Board 06 topline | 10 | L | 182569 | ||
