180218 - SuperProfiler Blanketts HW - B=50 mm

Produkt

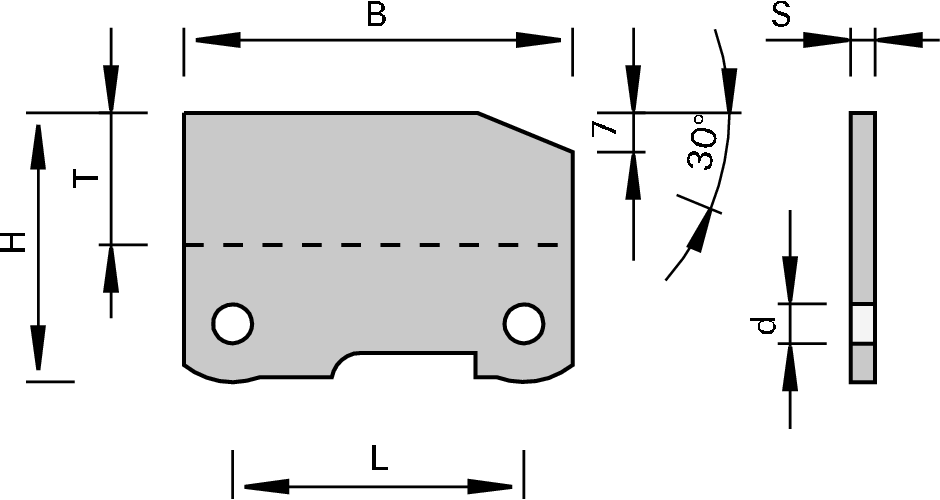

Zeichnung

  • Hartmetall [HW]

Vergl. | Anfr. |

Technische Daten

Beschreibung

Maschine / Anwendung

  • für den Einsatz in LEUCO SuperProfiler-Messerköpfen

Ausführung

  • optional mit topline-Schliff (polierte Spanfläche)
  • Schneidstoff: HW
  • HL Board 06 für Holzwerkstoffe, Kunststoffe und Harthölzer

Vorteile

  • topline-Ausführung: höchste Schnittqualität und deutlich verbesserte Schneidkanten

Hinweise

  • T = maximale Profiltiefe
Merkmal Wert
Fase∡ = Fasewinkel 30 [°]
B = Breite 49,4 [mm]
H = Höhe 44.5 [mm]
S = Stärke 2 [mm]
Ø d = Bohrungsdurchmesser 5,0 [mm]
L = Bohrungsabstand 35 [mm]
Tmax = maximale Profiltiefe 22 [mm]
LEUCODUR = Schneidstoff HL Board 06
VP = Verpackungseinheit 10 [St.]
L = Lieferstatus

Gesuchte Abmessungen werden nicht aufgeführt?
Bitte wenden Sie sich an unsere Anwendungsberatung.

ab Lager lieferbar
kurzfristig lieferbar
Lieferzeit auf Anfrage
