Auswahl nach Werkzeugtyp


SetProfiler Set - Profilieren

Produkt

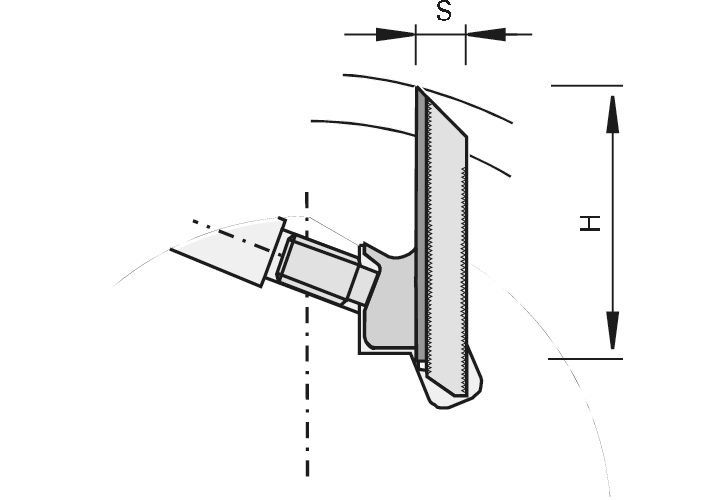

Zeichnung

  • Hartmetall [HW]

Artikel

Beschreibung

Maschine / Anwendung

  • Kehlmaschinen
  • für den Einsatz in Profil-Messerköpfen mit Verzahnung

Ausführung

  • Schneidstoff: HW
  • HL Solid 30 für Hart- und Weichhölzer
  • HW topcoat
  • topline-Schliff (polierte Spanfläche)

Vorteile

  • deutlich verbesserte Schneidkanten
  • höchste Schnittqualität
  • 2 - 3 facher Standweg im Vergleich zu unbeschichteten HW-Blanketts durch topcoat-Beschichtung
  • hohe Wirtschaftlichkeit durch reduzierten Schleifscheibenverbrauch, da beim Profilieren die Messer und Stützplatten separat geschliffen werden, beim Nachschärfen nur noch die Messer
  • Nachstellmöglichkeit der Messer durch Verzahnung zwischen Messer und Stützplatte; 5 Verstellungen à 1,6 mm = 8 mm Schärfzone

Hinweise

  • Verzahnung 60 Grad und Teilung 1,6 mm zum Profilieren von Massivhölzern und Holzwerkstoffen
  • Blanketthöhe 50 und 60 mm für Drehzahl bis 12.000 min-1 zugelassen
  • T = Profiltiefe
  • aus Sicherheitsgründen immer gewichtsgleiche Messer und Stützplatten (Verpackungseinheit VE) gegenüberliegend montieren!

Tabellen- und Bildlegende...

B
[mm]
H
[mm]
S
[mm]
Tmax
[mm]
LEUCODUR VP
[St.]
Ident-No. Vergl. | Anfr.

Gesuchte Abmessungen werden nicht aufgeführt?
Bitte wenden Sie sich an unsere Anwendungsberatung.

ab Lager lieferbar
kurzfristig lieferbar
Lieferzeit auf Anfrage

40 50 10 14 HL Solid 30 2 181637
|
50 50 10 14 HL Solid 30 2 181638
|
60 50 10 14 HL Solid 30 2 181639
|
70 50 10 14 HL Solid 30 2 181640
|
80 50 10 14 HL Solid 30 2 181641
|
100 50 10 14 HL Solid 30 2 182182
|
130 50 10 14 HL Solid 30 2 182183
|
150 50 10 14 HL Solid 30 2 182184
|
250 50 10 14 HL Solid 30 2 181642
|
40 60 10 24 HL Solid 30 2 181643
|
50 60 10 24 HL Solid 30 2 181644
|
60 60 10 24 HL Solid 30 2 181645
|
70 60 10 24 HL Solid 30 2 181646
|
80 60 10 24 HL Solid 30 2 181647
|
100 60 10 24 HL Solid 30 2 182322
|
130 60 10 24 HL Solid 30 2 182323
|
150 60 10 24 HL Solid 30 2 182324
|
250 60 10 24 HL Solid 30 2 181648
|
40 70 10 34 HL Solid 30 2 181649
|
50 70 10 34 HL Solid 30 2 181650
|
60 70 10 34 HL Solid 30 2 181651
|
70 70 10 34 HL Solid 30 2 181652
|
80 70 10 34 HL Solid 30 2 181653
|
250 70 10 34 HL Solid 30 2 181654
|
