Auswahl nach Werkzeugtyp


Rückenverzahnte Blanketts HW zum Profilieren

Produkt

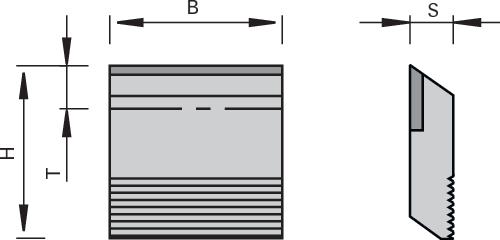

Zeichnung

  • Hartmetall [HW]

Artikel

Beschreibung

Maschine / Anwendung

  • für den Einsatz in Profil-Messerköpfen mit Verzahnung

Ausführung

  • HW-bestückt zur Bearbeitung von Hart- und Exotenhölzern
  • Bestückungshöhe 14 mm bei Blanketthöhe 50 mm, Bestückungshöhe 20 mm bei Blanketthöhe 60 mm

Vorteile

Hinweise

  • T = Profiltiefe
  • aus Sicherheitsgründen immer gewichtsgleiche Messer und Stützplatten (Verpackungseinheit VE) gegenüberliegend montieren!

Tabellen- und Bildlegende...

B
[mm]
H
[mm]
S
[mm]
Tmax
[mm]
LEUCODUR VP
[St.]
Ident-No. Vergl. | Anfr.

Gesuchte Abmessungen werden nicht aufgeführt?
Bitte wenden Sie sich an unsere Anwendungsberatung.

ab Lager lieferbar
kurzfristig lieferbar
Lieferzeit auf Anfrage

40 50 10 13 HW 2 165357
|
40 60 10 18 HW 2 165365
|
60 50 10 13 HW 2 165358
|
60 60 10 18 HW 2 165366
|
80 50 10 13 HW 2 165359
|
80 60 10 18 HW 2 165367
|
100 50 10 13 HW 2 165360
|
100 60 10 18 HW 2 165368
|
130 50 10 13 HW 2 165361
|
130 60 10 18 HW 2 165369
|
150 50 10 13 HW 2 165362
|
150 60 10 18 HW 2 165370
|
180 50 10 13 HW 2 165363
|
180 60 10 18 HW 2 165371
|
230 50 10 13 HW 2 165364
|
230 60 10 18 HW 2 165372
|
