180197 - PolyProfiler- / EcoPro-Blanketts HW - B=40 mm

Produkt

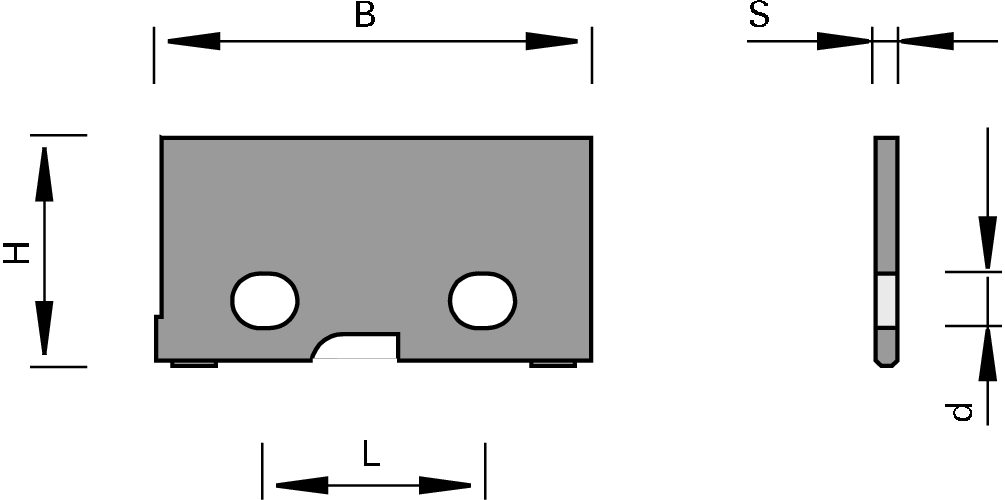

Zeichnung

  • Hartmetall [HW]

Vergl. | Anfr. |

Technische Daten

Beschreibung

Maschine / Anwendung

  • für den Einsatz in LEUCO PolyProfiler- und EcoPro-Messerköpfen

Ausführung

  • Zweipunkt-Auflage und Mitten-Anschlag zur axialen Positionierung
  • Schneidstoff: HW
  • HL Board 06 für Holzwerkstoffe, Kunststoffe und Harthölzer

Vorteile

  • exaktes Positionieren der Blanketts beim Profilieren sowie der Profilwechselplatte im Messerkopf

Hinweise

  • nach Kundenwunsch frei profilierbar
Merkmal Wert
B = Breite 41 [mm]
H = Höhe 32.5 [mm]
S = Stärke 2 [mm]
Ø d = Bohrungsdurchmesser 5,0 [mm]
L = Bohrungsabstand 21,7-25,5 [mm]
Tmax = maximale Profiltiefe 13 [mm]
Type = Type 1
LEUCODUR = Schneidstoff HL Board 06
VP = Verpackungseinheit 10 [St.]
L = Lieferstatus

Gesuchte Abmessungen werden nicht aufgeführt?
Bitte wenden Sie sich an unsere Anwendungsberatung.

ab Lager lieferbar
kurzfristig lieferbar
Lieferzeit auf Anfrage
