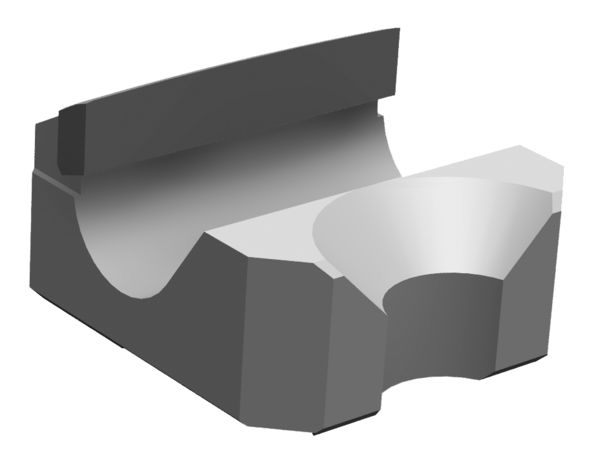

Schneidlinge DP für SmartJointer airFace

Produkt

Zeichnung

  • Polykristalliner Diamant [DP]

Artikel

Beschreibung

Maschine / Anwendung

  • zum Einsetzen in DIAMAX SmartJointer airFace Füge-Messerköpfe
  • neue Ersatzschneidlinge für einen durchmesserkonstanten SmartJointer airFace

Ausführung

  • DP-Schneidling mit integriertem Edelstahl-Spanraum
  • Nachschärfzone 1,5 mm
  • hochpräzise und gewichtsgleich
  • 187243+187244 haben eine reduzierte Schnittbreite zur Bearbeitung von 8 mm Platten auf OTT Maschinen

Vorteile

  • mit integriertem Edelstahlspanraum - kein Auswaschen!
  • hochpräzise und gewichtsgleich
  • Durchmesserkonstantes Werkzeug bei Einsatz neuer Schneidling
  • vor Korrosion geschützt

Hinweise

  • ACHTUNG! Beim Wechseln der Schneidlinge Bedienungsanleitung beachten
  • ACHTUNG! Schneidling 187243 passend für Werkzeuge 186057 und 187244 passend für Werkzeug 186058 für Ott Maschinen.

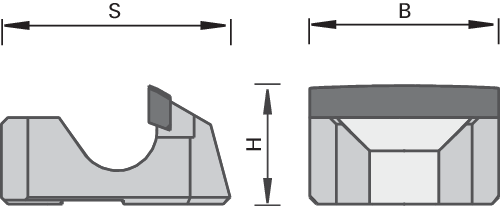

Tabellen- und Bildlegende...

Abmessung
[mm]
B
[mm]
H
[mm]
S
[mm]
LEUCODUR VP
[St.]
L/R Bemerkung Ident-No. Vergl. | Anfr.

Gesuchte Abmessungen werden nicht aufgeführt?
Bitte wenden Sie sich an unsere Anwendungsberatung.

ab Lager lieferbar
kurzfristig lieferbar
Lieferzeit auf Anfrage

17,2x8,2x8,9 8,2 8.9 17.2 LEUCODIA 3 R Ø D=60 / 35° 187243
|
17,2x8,2x8,9 8,2 8.9 17.2 LEUCODIA 3 L Ø D=85 / 35° 187244
|
17,2x14,2x8,9 14,2 8.9 17.2 LEUCODIA 4 N Ø D=60 / 35° 187743
|
17,2x14,2x8,9 14,2 8.9 17.2 LEUCODIA 4 N Ø D=70 / 35° 186076
|
17,2x14,2x8,9 14,2 8.9 17.2 LEUCODIA 4 N Ø D=80 / 35° 186077
|
17,2x14,2x8,9 14,2 8.9 17.2 LEUCODIA 4 N Ø D=85 / 35° 186078
|
17,2x14,2x8,9 14,2 8.9 17.2 LEUCODIA 4 N Ø D=150 / 35° 187245
|
17,2x14,2x8,9 14,2 8.9 17.2 LEUCODIA 4 N Ø D=100 / 35° 185250
|
17,2x14,2x8,9 14,2 8.9 17.2 LEUCODIA 4 N Ø D=125 / 35° 185974
|
17,2x14,2x8,9 14,2 8.9 17.2 LEUCODIA 4 N Ø D=125 / 43° 186075
|
