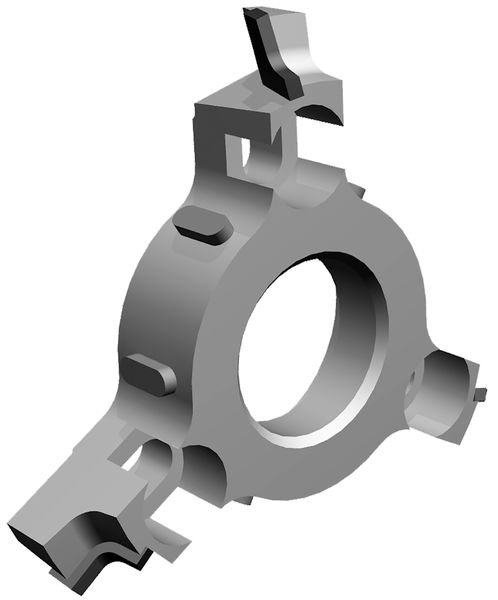

Profilfräser DP zum Einsatz in Multi-Profil-Fräser - OTT-AKF

Produkt

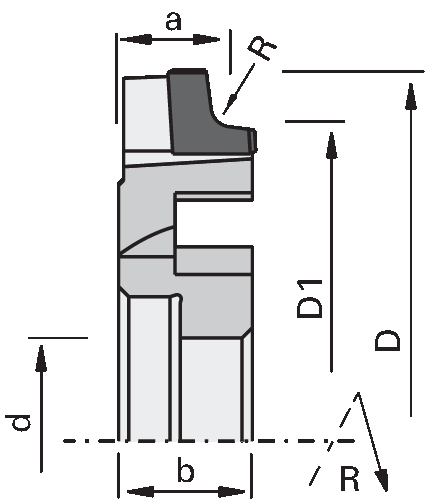

Zeichnung

  • Polykristalliner Diamant [DP]
  • MEC

Artikel

Beschreibung

Maschine / Anwendung

  • zum Einsetzen in Multi-Profil-Fräser - OTT-AKF

Ausführung

  • mit Achswinkel
  • polierte Spanfläche
  • feinstbearbeitete Freifläche

Vorteile

  • Austausch einzelner Profile im Satz möglich
  • weitere Profilkombinationen auf Anfrage lieferbar

Hinweise

  • nicht zum nachschärfen vorgesehen
  • bitte beim Einbau Bedienungsanleitung des Fräskopfes beachten
  • Profilwechsel sind immer mit dem Werkzeughersteller und Maschinenhersteller abzustimmen
  • Werkzeug muss immer das größte Profil im Satz besitzen - max. Radius = 3
  • Werkzeuge werden inklusive Montageschrauben geliefert

Tabellen- und Bildlegende...

R
[mm]
Ø D
[mm]
Ø D1
[mm]
a
[mm]
b
[mm]
Ø d
[mm]
Z nmax
[min-1]
L/R Ident-No. Vergl. | Anfr.

Gesuchte Abmessungen werden nicht aufgeführt?
Bitte wenden Sie sich an unsere Anwendungsberatung.

ab Lager lieferbar
kurzfristig lieferbar
Lieferzeit auf Anfrage

1,5 73 61 10.72 13 20 3 15’000 R 80477182
|
1,5 73 61 10.72 13 20 3 15’000 L 80477183
|
2 73 61 10.72 13 20 3 15’000 R 187082
|
3 73 61 10.72 13 20 3 15’000 R 80454064
|
3 73 61 10.72 13 20 3 15’000 L 80454063
|
