StarterKit für Weeke BHX Serie
Produkt
Zeichnung
Artikel
Beschreibung
Maschine / Anwendung
- zur Verwendung im Hydro-Dehnspannfutter auf WEEKE BHX Maschinen, insbesondere der Serie BHX 050/055
- für Werkzeuge mit Schaftdurchmesser 1-16 mm
Ausführung
- Adapter mit hochpräzisen Spannzangen, speziell auf das Hydro-Spannsystem der BHX-Frässpindel abgestimmt
- mit innenliegender Spannmutter
Vorteile
- flexibles, schnelles Spannen
- geringe Aufbauhöhe
- individuelle Werkzeugvoreinstellung außerhalb der Maschine ist möglich
- Zeitersparnis beim Wechseln
Hinweise
- für die Weeke BHX Maschinen sind auch Nutfräser HW „g5-System“ erhältlich (siehe Kapitel 3)
- Drehmoment: 90 Nm (74 Lbf.ft)
| Bemerkung | Ident-No. | Vergl. | Anfr. | |
|---|---|---|---|
|
Gesuchte Abmessungen werden nicht aufgeführt?
ab Lager lieferbar |
|||

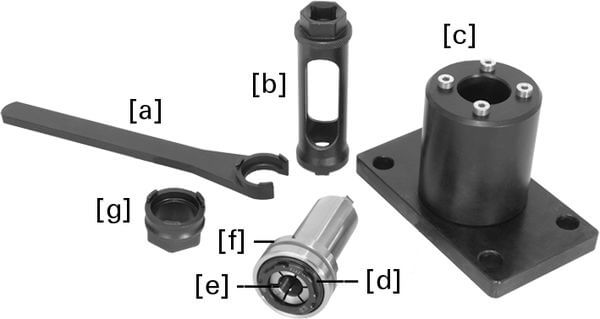

| [d]+[f] 3 Spannadapter incl. Spannmuttern [e] 3 Spannzangen (8, 10, 12 mm) [c] 1 Montage-Vorrichtung [a] 1 Hakenschlüssel [g] 1 Steckschlüssel |
184359 | ||
| [d]+[f] 5 Spannadapter incl. Spannmuttern [e] 5 Spannzangen (6, 8, 10, 12, 16 mm) [c] 1 Montage-Vorrichtung [a] 1 Hakenschlüssel [b] 1 Steckschlüsseleinsatz |
184360 | ||
