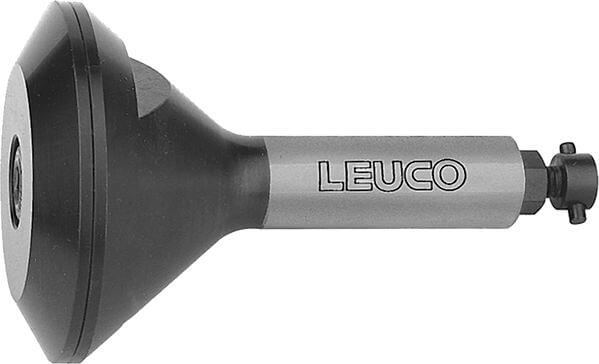

Adapter mit Zylinder-Schaft - Kreissägeblätter und Nuter

Produkt

Zeichnung

Artikel

Beschreibung

Maschine / Anwendung

  • zur Verwendung im PS 2000-E und Spannzangen-Futter zur Aufnahme von Kreissägeblättern und Nut-Werkzeugen

Ausführung

  • Verdrehsicherung durch Stift

Vorteile

Hinweise

  • für Rechts- und Linkslauf
  • für PS 2000-E wird die Längeneinstellschraube Ident-No. 172921 benötigt
  • Lieferumfang: Spanndorn, Spann-Flansch, Zylinderschraube und Längeneinstellschraube für ps-System für Schaft Ø 16 Ident-No. 172115, Schaft Ø 25 Ident-No. 172113

Tabellen- und Bildlegende...

Ø d1
[mm]
L2
[mm]
Ø d
[mm]
Ø D
[mm]
L1
[mm]
L3
[mm]
Abmessung
[mm]
NL Gewicht
[kg]
Bemerkung Ident-No. Vergl. | Anfr.

Gesuchte Abmessungen werden nicht aufgeführt?
Bitte wenden Sie sich an unsere Anwendungsberatung.

ab Lager lieferbar
kurzfristig lieferbar
Lieferzeit auf Anfrage

30 8,0 16 60 78 43 30x16 0.495 für Stammblattdicke max. 6 mm 171394
|
30 9,0 25 60 94 55 M10 4/M5/48 0.65 für Stammblattdicke max. 8 mm 167826
|
