Auswahl nach Werkzeugtyp

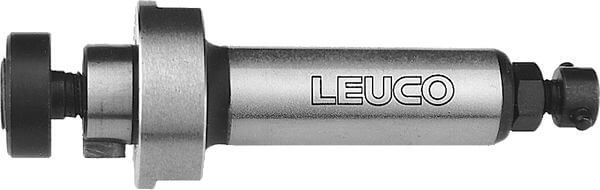

Adapter mit Zylinder-Schaft - Bohrungswerkzeuge

Produkt

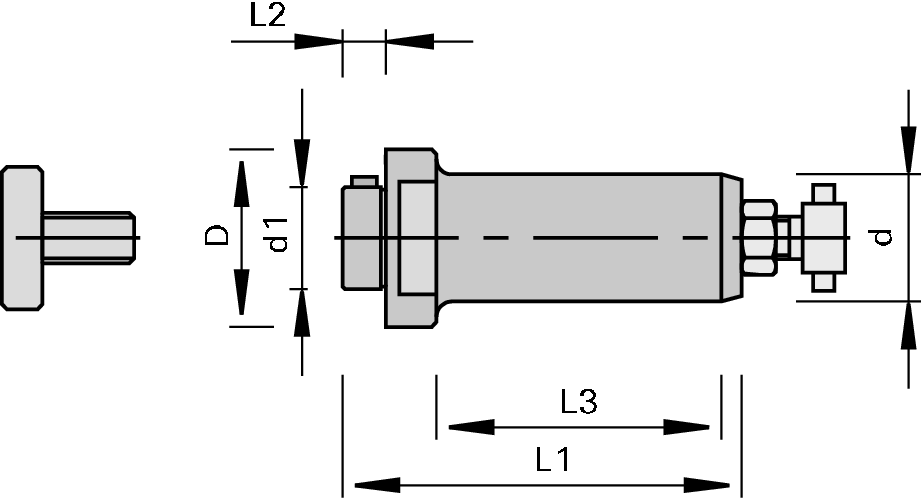

Zeichnung

Artikel

Beschreibung

Maschine / Anwendung

  • zur Verwendung im PS 2000-E und Spannzangen-Futter zur Aufnahme von Bohrungswerkzeugen

Ausführung

  • Werkzeugmitnahme mittels Passfeder

Vorteile

Hinweise

  • für Rechts- und Linkslauf
  • für PS 2000-E wird die Längeneinstellschraube Ident-No. 172921 benötigt
  • Lieferumfang: Aufnahmedorn, Anzugsschraube und Längeneinstellschraube für  ps-System für Schaft Ø 16 Ident-No. 172115, Schaft Ø 25 Ident-No. 172113

Tabellen- und Bildlegende...

Ø d1
[mm]
L2
[mm]
Ø d
[mm]
Ø D
[mm]
L1
[mm]
L3
[mm]
Abmessung
[mm]
Gewicht
[kg]
Ident-No. Vergl. | Anfr.

Gesuchte Abmessungen werden nicht aufgeführt?
Bitte wenden Sie sich an unsere Anwendungsberatung.

ab Lager lieferbar
kurzfristig lieferbar
Lieferzeit auf Anfrage

20 8,5 16 35 68 43 M10 0.001 171389
|
20 8,5 25 35 78.5 55 M10 0.001 171391
|
