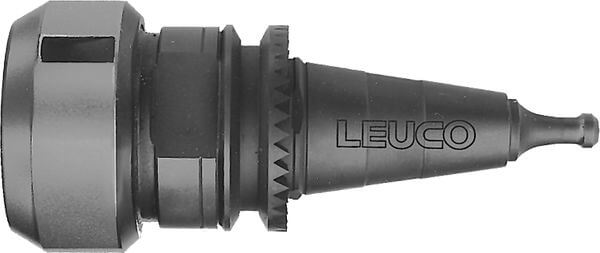

Spannzangen-Futter mit SK-Schaft mit Zahnkranz

Produkt

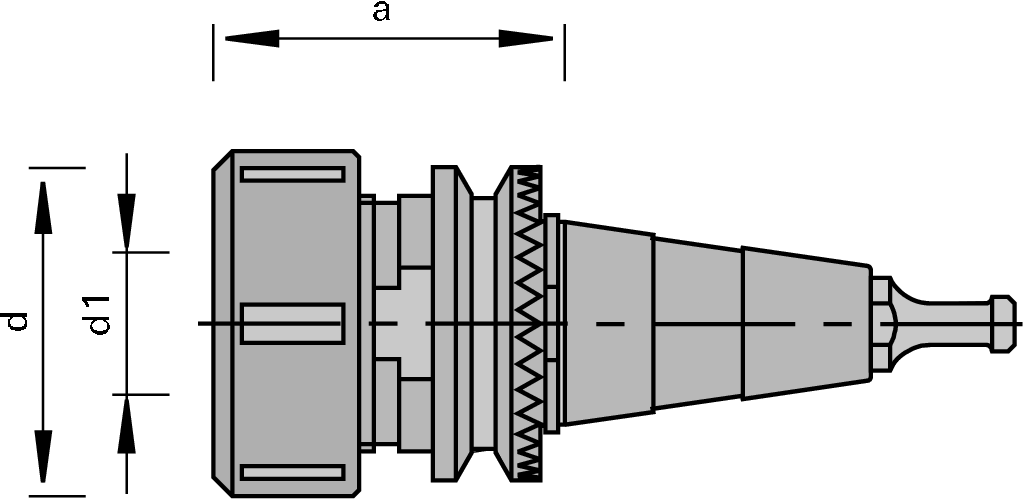

Zeichnung

Artikel

Beschreibung

Maschine / Anwendung

  • CNC-Bearbeitungszentren mit automatischem Werkzeugwechsler
  • zum Spannen von Schaftwerkzeugen mit zylindrischem Schaft

Ausführung

  • Steilkegel nach SK 30 mit Zahnkranz
  • Spannmutter mit Gleitlager

Vorteile

  • Minimierung der Werkzeugrüstzeiten durch schnellen, einfachen Werkzeugwechsel
  • lange Standwege und gute Schnittqualität durch hohe Rundlaufgenauigkeit

Hinweise

  • für Rechts- und Linkslauf
  • Anzugsbolzen austauschbar
  • Spannzangen nach Type 462E/OZ25 Ø 4..25 mm
  • Spannzangen nach Type 470E/ER32 Ø 2..20 mm
  • Lieferumfang: Spannzangen-Aufnahme, Spann-Mutter und Anzugsbolzen

Tabellen- und Bildlegende...

Ø d1
[mm]
Ø d
[mm]
Ø D
[mm]
Normnummer a
[mm]
Type Gewicht
[kg]
Maschine/Type Ident-No. Vergl. | Anfr.

Gesuchte Abmessungen werden nicht aufgeführt?
Bitte wenden Sie sich an unsere Anwendungsberatung.

ab Lager lieferbar
kurzfristig lieferbar
Lieferzeit auf Anfrage

2-20 SK 30 50 55 470E/ER32 0.633 SCM, Morbidelli 173644
|
4-25 SK 30 60 ISO 7388/3 72 462E/OZ25 1.4 SCM, Morbidelli 175792
|
