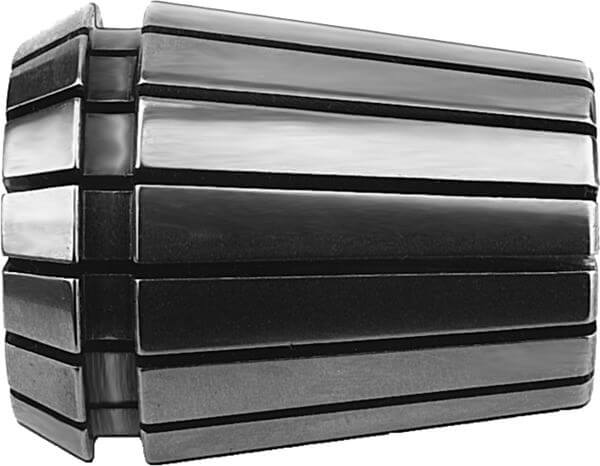

Präzisions-Spannzangen - 430E/ER25, 470E/ER32, 472E/ER40

Produkt

Zeichnung

Artikel

Beschreibung

Maschine / Anwendung

  • zur Verwendung in Spannzangen-Futter Type 430E/ER25, 470E/ER32, 472E/ER40

Ausführung

  • doppelseitig geschlitzt
  • Spanntoleranz 1 mm

Vorteile

Hinweise

  • Type 430E/ER25 Ø 6 - 16 mm für Sonder-Futter
  • Type 470E/ER32 Ø 3 - 20 mm
  • Type 472E/ER40 Ø 6 - 25 mm

Tabellen- und Bildlegende...

Ø d1
[mm]
Ø d1
[zoll]
Ø D
[mm]
Normnummer L1
[mm]
Type Gewicht
[kg]
Ident-No. Vergl. | Anfr.

Gesuchte Abmessungen werden nicht aufgeführt?
Bitte wenden Sie sich an unsere Anwendungsberatung.

ab Lager lieferbar
kurzfristig lieferbar
Lieferzeit auf Anfrage

3 33 40 470E/ER32 0.01 173647
|
4 33 40 470E/ER32 173648
|
5 33 40 470E/ER32 173649
|
6 33 40 470E/ER32 0.01 173650
|
7 33 40 470E/ER32 173651
|
8 33 40 470E/ER32 0.141 173652
|
10 33 40 470E/ER32 0.05 173653
|
12 33 40 470E/ER32 0.1 173654
|
13 33 40 470E/ER32 0.117 173655
|
14 33 40 470E/ER32 0.12 173656
|
16 33 40 470E/ER32 0.1 173657
|
18 33 40 470E/ER32 0.1 173658
|
19 33 40 470E/ER32 173659
|
20 33 40 470E/ER32 0.085 173660
|
1/4" 33 40 470E/ER32 0.125 175829
|
1/2" 33 40 470E/ER32 0.12 175830
|
5/8" 33 40 470E/ER32 0.1 175831
|
3/4" 33 40 470E/ER32 0.22 175832
|
6 41 46 472E/ER40 0.22 180912
|
8 41 46 472E/ER40 0.22 180913
|
10 41 46 472E/ER40 0.22 180914
|
12 41 46 472E/ER40 0.22 175833
|
16 41 46 472E/ER40 0.243 175834
|
18 41 46 472E/ER40 0.195 175835
|
20 41 46 472E/ER40 0.175 175836
|
25 41 46 472E/ER40 0.15 175837
|
30 41 46 472E/ER40 0.115 80329695
|
1/4" 41 46 472E/ER40 0.22 175838
|
1/2" 41 46 472E/ER40 0.22 175839
|
5/8" 41 46 472E/ER40 0.23 175840
|
3/4" 41 46 472E/ER40 0.21 175841
|
1" 41 46 472E/ER40 0.175 175842
|
6 26 DIN 6499 34 430E/ER25 181986
|
8 26 DIN 6499 34 430E/ER25 181987
|
10 26 DIN 6499 34 430E/ER25 181988
|
12 26 DIN 6499 34 430E/ER25 181989
|
14 26 DIN 6499 34 430E/ER25 181990
|
16 26 DIN 6499 34 430E/ER25 181991
|
