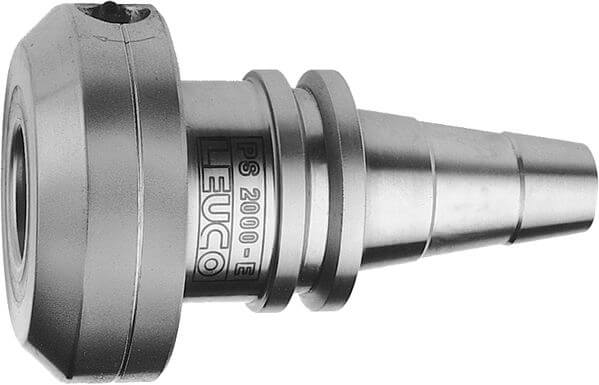

Hydro-Spannfutter PS 2000-E - Werkzeugwechsler

Produkt

Zeichnung

Artikel

Beschreibung

Maschine / Anwendung

  • CNC-Bearbeitungszentren mit automatischem Werkzeugwechsler
  • zum präzisen Spannen von Schaftwerkzeugen mit zylindrischem Schaft

Ausführung

  • n max = 25.000 min -1
  • Steilkegel BT 30 und Steilkegel BT 35 nach Norm MAS 403 (mit Anzugsbolzen)
  • Steilkegel SK 30 nach DIN ISO 7388 (ohne Anzugsbolzen; muß zusätzlich bestellt werden)
  • Steilkegel SK 30 und SK 40 nach DIN ISO (mit Anzugsbolzen)

Vorteile

  • Minimierung der Werkzeugrüstzeiten durch schnellen, einfachen Werkzeugwechsel
  • lange Standwege und gute Schnittqualität durch hohe Rundlaufgenauigkeit

Hinweise

  • für Rechts- und Linkslauf

Tabellen- und Bildlegende...

Ø d1
[mm]
Ø d1
[zoll]
L2
[mm]
Ø d
[mm]
Ø D
[mm]
Normnummer L1
[mm]
a
[mm]
Gewicht
[kg]
Maschine/Type Ident-No. Vergl. | Anfr.

Gesuchte Abmessungen werden nicht aufgeführt?
Bitte wenden Sie sich an unsere Anwendungsberatung.

ab Lager lieferbar
kurzfristig lieferbar
Lieferzeit auf Anfrage

25 55 SK 30 (DIN ISO) 70 DIN ISO 7388 111 63 1.1 IMA, Maka, Biesse, Reichenbacher, Weeke, CMS 173754
|
25 55 SK 40 (DIN ISO) 70 DIN ISO 128 60 1.39 IMA, Maka, Reichenbacher, Stegherr 173756
|
25 55 BT 35 70 MAS 403 120 63 1.25 Heian 175796
|
3/8 41 SK 30 (DIN ISO) 53 DIN ISO 7388 110.6 63 0.81 ohne Anzugsbolzen 187756
|
