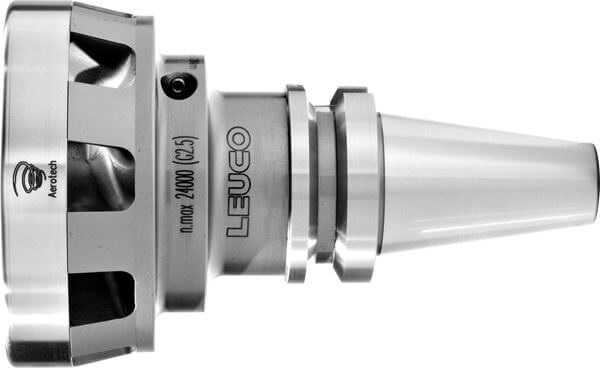

AEROTECH-System mit SK30 (DIN ISO) mit Hydro-Dehnspannung
Produkt

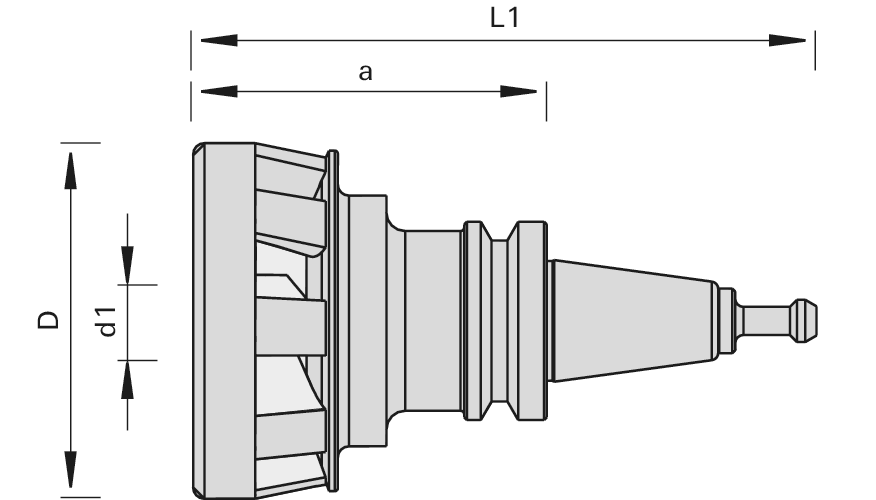

Zeichnung
Artikel
Beschreibung
Maschine / Anwendung
- CNC-Bearbeitungszentren
- zum Einspannen von Schaftwerkzeugen und gleichzeitiger Späneführung beim Arbeiten
- zum Nuten, Fälzen, bei Taschenfräsungen und Trennschnitten sowie zur Optimierung des Fertigungsprozesses z. B. bei Nestinganwendungen
Ausführung
- monolithisches Werkzeug-Spannsystem
- 9-Flügel Ausführung für Bearbeitung von Spanplatte, MDF, OSB, Hartholz, etc.
- Werkzeugmontage mittels Hydro-Dehnspanntechnik
- Wuchtgüte G<2,5
Vorteile
- Stoppen des Spänestrahles
- Kühlung des Werkzeuges
- Reduzierung der Staubmenge
- geringerer Aufwand an Reinigung und Wartung
- dank Hydro-Dehnspannung Minimierung der Werkzeugrüstzeiten durch schnellen, einfachen Werkzeugwechsel
- lange Standwege und gute Schnittqualität durch hohe Rundlaufgenauigkeit
- hohe Drehmomentübertragung
Hinweise
- ausreichende Vakuumleistung notwendig
- Druckeinleitung mittels Sechskant-Schraubendreher (im Lieferumfang enthalten)
- Lieferung mit Anzugsbolzen für Biesse Ident-No. 173641
- Anzugsbolzen Ident-No. 169293 für IMA, Maka, Reichenbacher und Weeke muss separat bestellt werden
- Informationen in der Betriebsanleitung beachten
|
Ø d1
[mm] |
Ø d
[mm] |
Ø D
[mm] |
L1
[mm] |
a
[mm] |
Bemerkung | Ident-No. | Vergl. | Anfr. | |
|---|---|---|---|---|---|---|---|---|
|
Gesuchte Abmessungen werden nicht aufgeführt?
ab Lager lieferbar |
||||||||
| 20 | SK 30 (DIN ISO) | 95 | 143.2 | 92.2 | 9-Flügel | 185153 | ||
