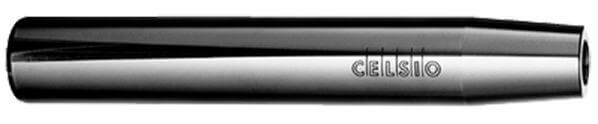

185244 - Warmschrumpffutter-Verlängerungen CELSIO
Produkt

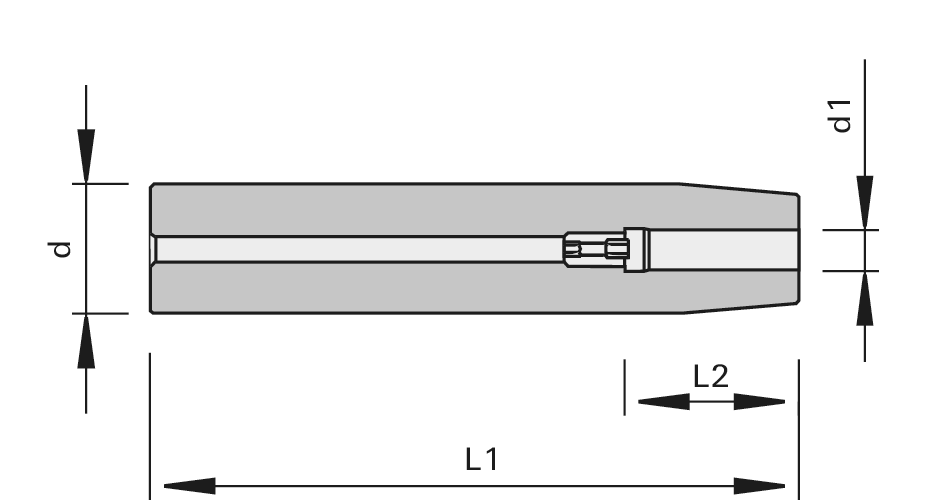

Zeichnung
Technische Daten
Beschreibung
Maschine / Anwendung
- CNC-Bearbeitungszentren
- für Zerspanungsaufgaben an schwer zugänglichen Werkstückbereichen
Ausführung
- Warmarbeitsstahl mit besonderen Vergütungsverfahren für besonders hohe Lebensdauer, Temperaturbeständigkeit und Formstabilität
- Rundlaufgenauigkeit < 0,003 gemessen in der Spannbohrung
- mit Einstellschraube zur Anpassung der Länge
Vorteile
- auch Schäfte mit Weldon- oder Whistle-notch-Ausnehmungen sind einsetzbar
- beste Spannerergebnisse werden mit vollzylindrischen Schäften in IT-Toleranz h6 erziehlt
- optimale schlanke Bauweise genormt nach DIN 69882-8
- Schrumpfen von HW- und HS-Werkzeugen der Schafttoleranz h6
Hinweise
- Spannmittel: Einsatz in Hydro-Dehnspannfutter ps-System, TRIBOS oder Warmschrumpffutter empfohlen
| Merkmal | Wert | |
|---|---|---|
| Ø d1 = Aufnahmegröße werkstückseitig | 10 [mm] | |
| L2 = Nutzlänge | 42 [mm] | |
| Ø d = Aufnahmegröße maschinenseitig | 25 [mm] | |
| L1 = Gesamtlänge | 160 [mm] | |
| L = Lieferstatus | ||
|
Gesuchte Abmessungen werden nicht aufgeführt?
ab Lager lieferbar |
||
Ersatzteile / Zubehör
| Produktbild | Beschreibung | Ausführung | Ident-No. | ||
|---|---|---|---|---|---|
| Reduziereinsätze | d=6,0 | 183719 | |||
|
ab Lager lieferbar |
|||||
