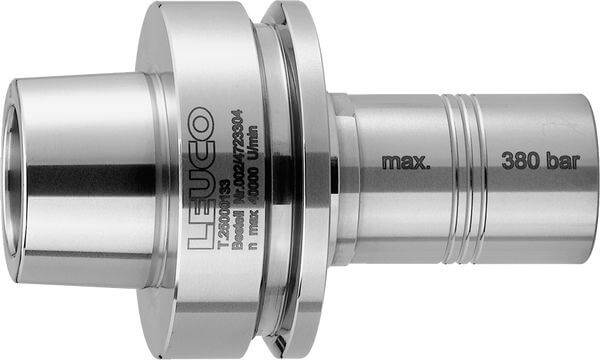

TRIBOS-Kraftschrumpffutter

Produkt

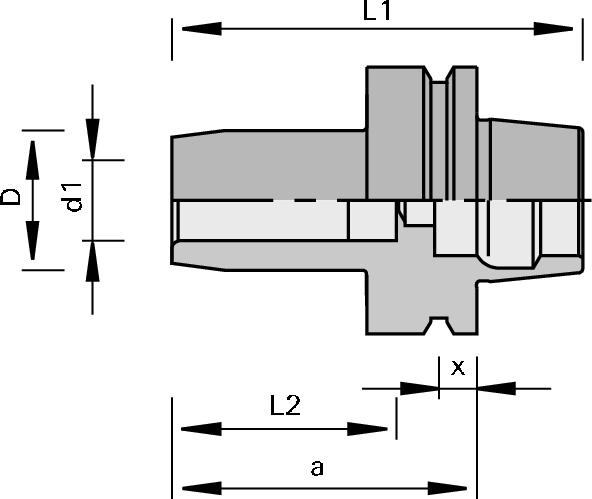

Zeichnung

Artikel

Beschreibung

Maschine / Anwendung

  • CNC-Bearbeitungszentren mit automatischem Werkzeugwechsler
  • zum präzisen Spannen von Schaftwerkzeugen mit zylindrischem Schaft

Ausführung

  • n max = 40.000 min-1

Vorteile

  • Schonung der Maschinenlagerung durch geringes Gewicht
  • für hohe Drehzahlen geeignet
  • optimale Späneabsaugung durch schlanken Aufbau
  • hohe Prozeßsicherheit, lange Standwege und hohe Bearbeitungsqualität durch sehr hohe Rundlauf- und Wiederholgenauigkeit (< 0,003 mm)

Hinweise

  • für Rechts- und Linkslauf
  • abweichende Durchmesser auf Anfrage
  • zulässige Auskraglänge: 4xd1
  • Spannen der Werkzeuge mit Hilfe der Spannvorrichtung
  • kann auf Wunsch auch von LEUCO durchgeführt werden
  • TRIBOS-Futter in verstärkter Ausführung, insbesondere für Schwerzerspanung, sind auf Anfrage erhältlich
  • Lieferumfang: ohne Anzugsbolzen; Auswahl des Anzugsbolzens entsprechend der Maschine (siehe separate Seite Anzugsbolzen)

Tabellen- und Bildlegende...

Ø d1
[mm]
L2
[mm]
Ø d
[mm]
Ø D
[mm]
L1
[mm]
a
[mm]
x
[mm]
Gewicht
[kg]
Bemerkung Ident-No. Vergl. | Anfr.

Gesuchte Abmessungen werden nicht aufgeführt?
Bitte wenden Sie sich an unsere Anwendungsberatung.

ab Lager lieferbar
kurzfristig lieferbar
Lieferzeit auf Anfrage

12 48,5 HSK 63F 19 100 75 18 0.69 180257
|
16 48,5 HSK 63F 26 100 75 18 0.74 180899
|
20 52,9 HSK 63F 30 100 75 18 0.77 x=18 mm 180258
|
25 55 HSK 63F 35 100 75 18 0.79 x=18 mm 180710
|
20 55 SK 30 (DIN) 30 127 80 180888
|
25 55 SK 30 (DIN) 35 127 80 180836
|
