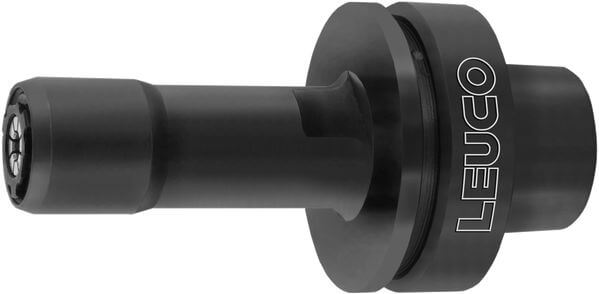

Spannzangen-Futter System 470E/ER32 mit HSK 63F - Spannbereich Ø 2-20 mm
Produkt

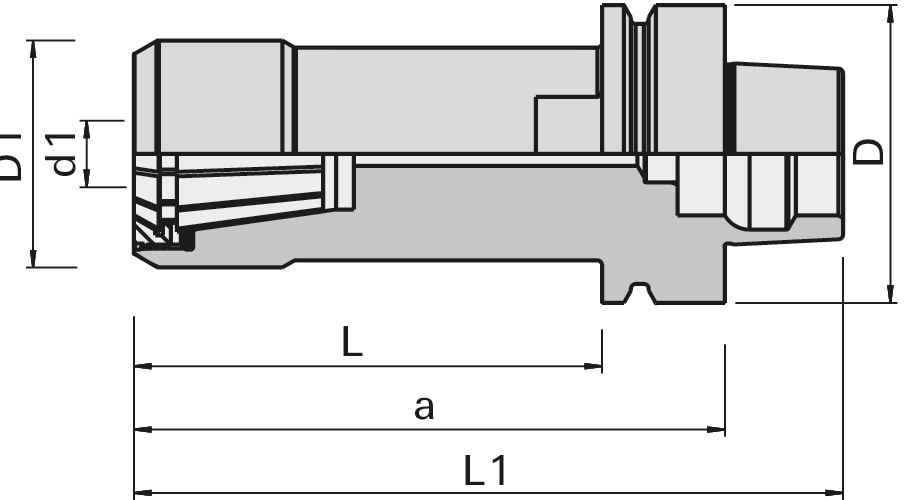

Zeichnung
Artikel
Beschreibung
Maschine / Anwendung
- CNC-Bearbeitungszentren, insbesonders 5-Achs
- zum präzisen Spannen von Schaftwerkzeugen mit zylindrischem Schaft
Ausführung
- innenliegende Spannmutter
- gehärtet und geschliffen
- für doppelt geschlitzte Spannzangen
- n max = 24.000 min-1
Vorteile
- schlanke Bauform
- hohe Stabilität auch bei großer Auskragung
- hohe Rundlaufgenauigkeit
- hohe Spannkraft
Hinweise
- auch in Linksausführung lieferbar
- Lieferumfang: Spannzangenfutter mit Spannmutter, jedoch ohne Spannzange und Montagezubehör
- Drehmoment: 470E/ER32: 130 Nm (96 Lbf.ft)
|
Ø d1
[mm] |
L
[mm] |
Ø d
[mm] |
Ø D
[mm] |
Ø D1
[mm] |
L1
[mm] |
a
[mm] |
x
[mm] |
Type | Bemerkung | Ident-No. | Vergl. | Anfr. | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
Gesuchte Abmessungen werden nicht aufgeführt?
ab Lager lieferbar |
||||||||||||
| 2-20 | 34 | HSK 63F | 63 | 48 | 85 | 60 | 18 | 470E/ER32 | x=18 mm | 184851 | ||
| 2-20 | 44 | HSK 63F | 63 | 48 | 95 | 70 | 18 | 470E/ER32 | x=18 mm | 184852 | ||
| 2-20 | 89 | HSK 63F | 63 | 48 | 140 | 115 | 18 | 470E/ER32 | x=18 mm | 184853 | ||
| 2-20 | 99 | HSK 63F | 63 | 48 | 150 | 125 | 18 | 470E/ER32 | x=18 mm | 184854 | ||
| 2-20 | 124 | HSK 63F | 63 | 48 | 175 | 150 | 18 | 470E/ER32 | x=18 mm | 184855 | ||
| 2-20 | 154 | HSK 63F | 63 | 48 | 205 | 180 | 18 | 470E/ER32 | x=18 mm | 184856 | ||
| 2-20 | 174 | HSK 63F | 63 | 48 | 225 | 200 | 18 | 470E/ER32 | x=18 mm | 184857 | ||
