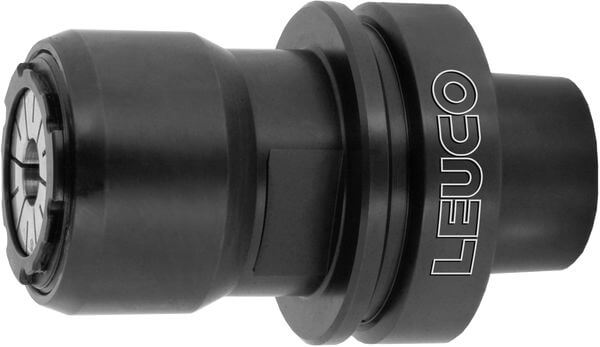

Spannzangen-Futter System 462E/OZ25 mit HSK 63F - Spannbereich Ø 2-25 (1") mm
Produkt

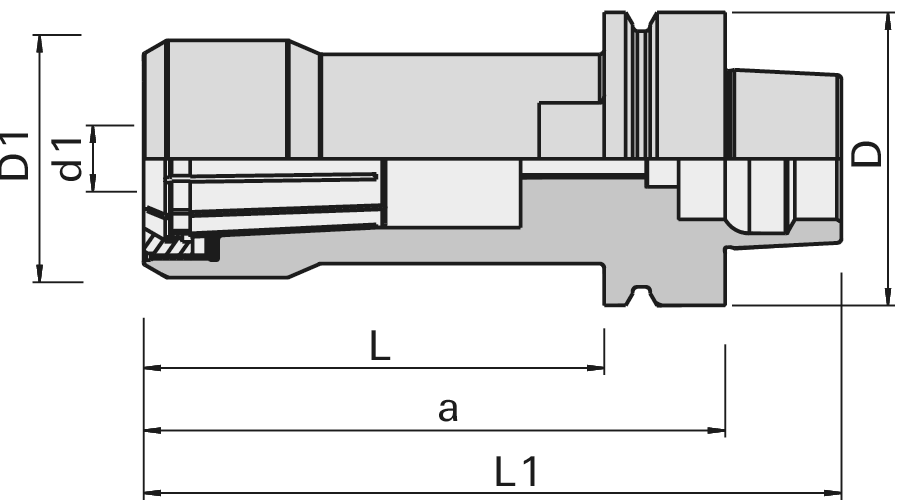

Zeichnung
Artikel
Beschreibung
Maschine / Anwendung
- CNC-Bearbeitungszentren, insbesonders 5-Achs
- zum präzisen Spannen von Schaftwerkzeugen mit zylindrischem Schaft
Ausführung
- innenliegende Spannmutter
- gehärtet und geschliffen
- für doppelt geschlitzte Spannzangen
- n max = 24.000 min-1
Vorteile
- schlanke Bauform
- hohe Stabilität auch bei großer Auskragung
- hohe Rundlaufgenauigkeit
- hohe Spannkraft
Hinweise
- auch in Linksausführung lieferbar
- Lieferumfang: Spannzangenfutter mit Spannmutter, jedoch ohne Spannzange und Montagezubehör
- Drehmoment: 462E/OZ25: 150 Nm (110 Lbf.ft)
|
Ø d1
[mm] |
L
[mm] |
Ø d
[mm] |
Ø D
[mm] |
Ø D1
[mm] |
L1
[mm] |
a
[mm] |
x
[mm] |
Type | Bemerkung | Ident-No. | Vergl. | Anfr. | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
Gesuchte Abmessungen werden nicht aufgeführt?
ab Lager lieferbar |
||||||||||||
| 2-25 | 50 | HSK 63F | 63 | 51 | 101 | 76 | 18 | 462E/OZ25 | x=18 mm | 184858 | ||
| 2-25 | 89 | HSK 63F | 63 | 51 | 140 | 115 | 18 | 462E/OZ25 | x=18 mm | 184860 | ||
| 2-25 | 124 | HSK 63F | 63 | 51 | 175 | 150 | 18 | 462E/OZ25 | x=18 mm | 184861 | ||
| 2-25 | 149 | HSK 63F | 63 | 51 | 200 | 175 | 18 | 462E/OZ25 | x=18 mm | 184862 | ||
| 2-25 | 174 | HSK 63F | 63 | 51 | 225 | 200 | 18 | 462E/OZ25 | x=18 mm | 184863 | ||
| 2-25 | 199 | HSK 63F | 63 | 51 | 250 | 225 | 18 | 462E/OZ25 | x=18 mm | 184864 | ||
